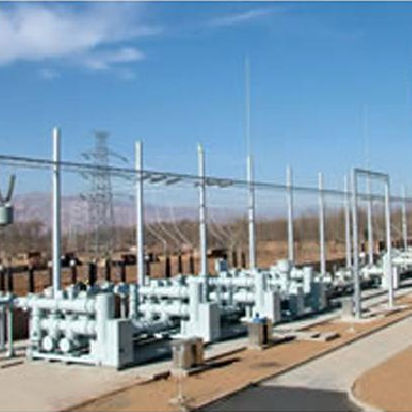

SF6气体绝缘开关柜 ZF5T-72.5/126/145

高电压交流三相

一、产品概述 　　我公司在吸收国内外先进技术基础上，自行设计开发了ZF12-72.5/126/145型全封闭组合电器，该产品于2001年在意大利柴西通过了全部容量试验。同年通过了国家机械局、国家电力公司的联合鉴定，该产品技术参数完全满足GB7674《六氟化硫封闭组合电器》、IEC517《额定电压72.5KV及以上气体绝缘金属壳封闭式组合电器》及DL标准。现已大批量地在国内外各大电网、电厂及厂、矿企 　　我公司在吸收国内外先进技术基础上，自行设计开发了ZF12-72.5/126/145型全封闭组合电器，该产品于2001年在意大利柴西通过了全部容量试验。同年通过了国家机械局、国家电力公司的联合鉴定，该产品技术参数完全满足GB7674《六氟化硫封闭组合电器》、IEC517《额定电压72.5KV及以上气体绝缘金属壳封闭式组合电器》及DL标准。现已大批量地在国内外各大电网、电厂及厂、矿企业运行。 　　二、产品特点 　　1、优越的开断性能 　　断路器采用自能灭弧原理的灭弧室，由于采用了优化设计的喷口,利用喷口的"堵塞"效应,在开断过程中充分利用电弧自身能量加热膨胀室中的SF6气体，在电流过零时吹熄电弧。与通常的压气式灭弧室相比，大大减小了机构的操作功,缩小了灭弧室的尺寸,具有更强的开断各种故障电流的能力。 　　2、操动机构无油化、无气化、具有高度可靠性 　　断路器配用弹簧操动机构，隔离开关、接地开关配用电动弹簧机构或电动机构,实现了机构的无油化，无气化.隔离开关、接地开关配用同一种电动弹簧机构或电动机构,通用性强,尺寸小,结构简单,维护方便, 具有高度可靠性. 　　3、体积小 　　ZF12-126(L)GIS为三相共箱式结构，采用弹簧操动机构和自能灭弧室，它与分箱式GIS相比，具有体积小，重量轻的特点。由于体积减小，它的占地面积更小，可以最大程度地减小厂房面积，节约土建费用，且重量减轻后，它的抗震性能也极佳。 　　4、该产品全部采用铝壳体 　　采用铝壳体有三大好处： 　　1)重量轻 　　2)壳体温升几乎不受通流的影响，有利于安全，有利于密封圈的寿命 　　3)在防腐性能上也得到了很大的提高 　　5、采用整体运输方式，安装、检修方便 　　采用整体运输方式，现场对接可以缩短安装工期，保证安装质量。二次电缆和机构在出厂时要全部固定好，使用电缆槽,外表简洁美观。 　　6、气体密封性能优良 　　该GIS的SF6年漏气率远小于1%，可达0.5%以下，确保15年正常运行而不充气。自1979年我厂在全国开关行业率先开发生产SF6开关设备以来，在SF6密封问题上积累了一套成熟的设计、制造工艺技术，其主要措施为： 　　设计上采用双道密封结构，在主密封外面还加了一套防水、防尘圈，可大大提高密封性能。(我们在密封槽的设计上采用了优化设计，压缩量和填充量都恰到好处，既能封住气体无泄露，又能保证密封圈在其弹性变形的范围内不产生塑性变形，利于密封圈的寿命).双道密封圈之间设有检漏孔，可用挂瓶法定量检测SF6漏气率。 　　密封圈采用复合三元乙丙胶料，其老化寿命可达15年之久。 　　筒体法兰在精加工的基础上，采用先进的"滚压工艺"，使密封面光洁度达0.8以上，确保密封面的密封性能。 　　筒体拔口利用进口设备(T-850型拉孔机)，采用"一次拉伸成型"技术，使筒体拔口一次拉伸成型,避免了通体接口的不规则性，便于实施自动焊接工艺，提高焊接质量。 　　7、局放水平
