SF6气体绝缘开关柜 ZF12B -72.5/126/145 (L)

高压交流三相

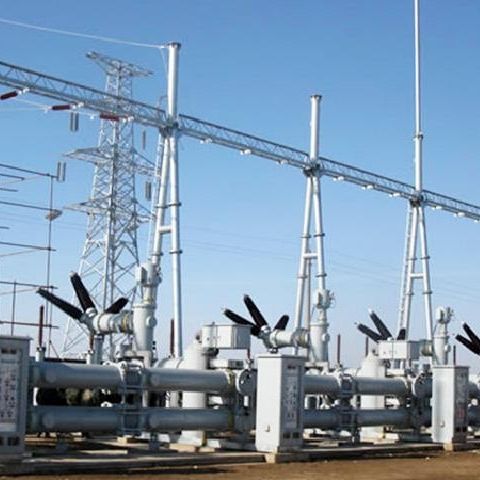

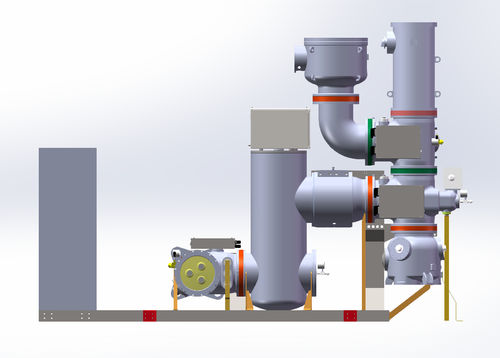

一、产品概述　　ZF12B-126(L)型气体绝缘金属封闭开关设备系户外三相交流50Hz高压输电设备，用于额定电压为110kV的电力系统中，对输电线路进行控制、测量、保护与切换。它主要包括：断路器、三工位隔离-接地组合开关、快速接地开关、电流互感器、电压互感器、电缆连接装置、出线套管、氧化锌避雷器、母线筒和间隔汇控柜等基本元件，可按用户要求组合成所需的主接线方式。 　　二、主要特点　　1、断路器具 　　ZF12B-126(L)型气体绝缘金属封闭开关设备系户外三相交流50Hz高压输电设备，用于额定电压为110 kV的电力系统中，对输电线路进行控制、测量、保护与切换。它主要包括：断路器、三工位隔离-接地组合开关、快速接地开关、电流互感器、电压互感器、电缆连接装置、出线套管、氧化锌避雷器、母线筒和间隔汇控柜等基本元件，可按用户要求组合成所需的主接线方式。 　　二、主要特点 　　1、断路器具有优越地开断性能 　　2、操动机构无油化、无气化、具有高度运行可靠性 　　3、采用三工位隔离—接地组合开关 　　4、间隔体积小、结构紧凑。安装、运输方便，适用范围广 　　5、通流能力强 　　三、产品使用环境 　　a)安装场所 户内或户外; 　　b)周围空气温度 -25℃～+40℃; 　　c)日照强度 1000w/m2(晴天中午时); 　　d)海拔高度 ≤1000m; 　　e)空气湿度 日平均 不大于95% 　　月平均 不大于90% 　　f)风速 ≤34m/s; 　　g)地震烈度 ≤9度; 　　h)二次系统中感应的电磁干扰的幅值 ≤1.6kV。 　　i)空气污秽程度 Ⅲ级;
