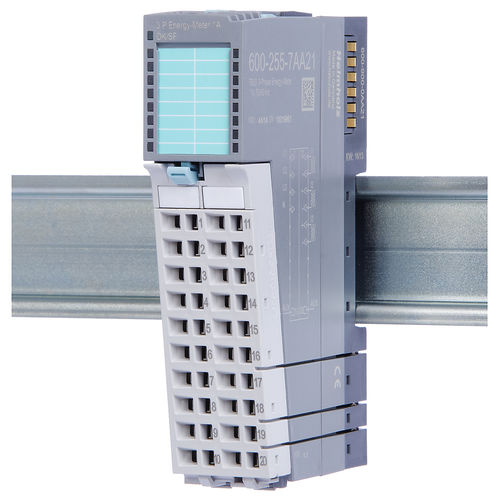

三相电能表 600-255-7AA21

DIN导轨50 Hz60 Hz

TB20 IO 系统的电能表功能模块可记录交流 230 V 电网中所有重要的电流和电压测量值。 输入电压（3 相 + N）可直接连接至模块。 除一般状态信息外，模块配置还可用于在输入图像表中显示最多 7 个读数。 如果系统发生故障，可控仪表的数值将保存在非易失性存储器中。 输入电流通过电流互感器耦合。电能表模块的最大次级电流为 1 A。 可根据要求提供其他额定次级电流以及罗戈夫斯基线圈。 注意：单个模块不能与其他制造商的 IO 系统结合使用。 模块参数 过压/欠压阈值 过流阈值 零过渡超时 启用电能表 50/60 Hz 线路频率 三线制或四线电压测量 处理图像表输入值 A 相、B 相和 C 相参数 一次电流 二次电流 相角误差校正（针对电流互感器相角误差） 过零、过压/欠压、过流诊断 可配置过程输入图像表 同时读取 7 个读数 电压有效值 A、B、C 电流有效值 A、B、C A、B、C 和总实际功率/能量 A、B、C 和总视在功率/能量 A、B、C 和总无功功率/能量 频率 A、B、C 和总功率因数 电压之间或电流之间的相位角 诊断信息 相移 过压/欠压 过流 无过零点（无相位） 配置错误
