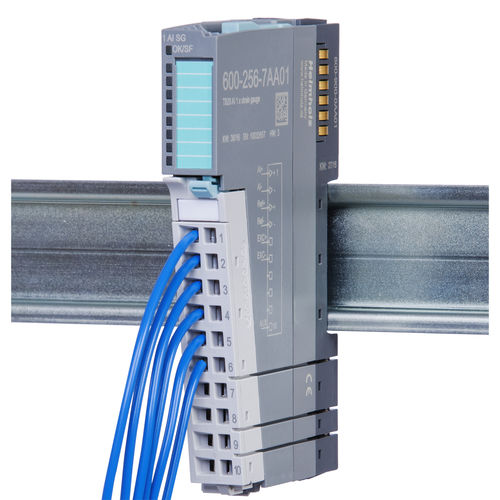

数码称重模块 600-256-7AA01

工业

称重模块用于测量和处理来自重量、扭矩或力传感器的信号。称重模块可将称重传感器直接连接到应变片全桥电路（电压桥电路）中。 电桥的馈电电压由 TB20 的后墙总线产生，在最大 70 mA 负载下为 5 V。电压输出由内部可逆式保险丝保护，防止过载和短路。可连接最大 72 Ω 的称重传感器。称重传感器可通过外部电桥馈电。 可通过 6 线连接测量称重传感器上的电桥电压。测量值纳入测量值的计算。在应用控制下，还可以通过向测量通道输入测试电流来进行断线检测。 输入通道的分辨率为 24 位。测量值可以 mV/V 或 kg 为单位进行配置。 通过可调采样率，可以抑制测量中的干扰电压和机械波动。一系列测量值产生的干扰可通过移动数学平均值进行平滑处理。可对称重传感器的零点进行偏移比较，也可开始进行有确定值的测量。测量仪器的线性偏差可通过最多 5 个采样点进行线性化处理。 测量输入端具有与 24 V 电位相关的过压保护，并具有 500 V 绝缘强度的电气隔离。 可调采样率 测量输入端具有 24 V 电位过压保护功能
