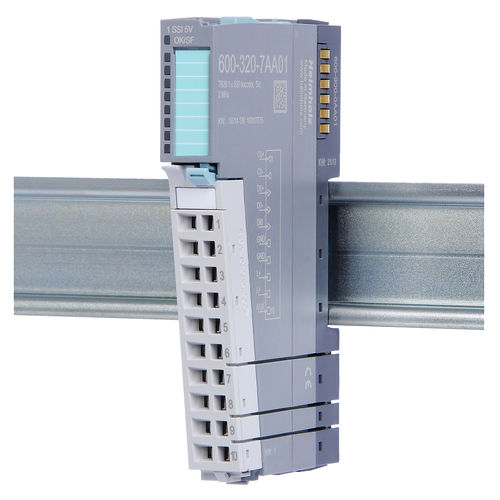

RS-422接口模块 600-320-7AA01

工业DIN导轨

同步串行接口是一种标准，可以获取线性或角度位置传感器的绝对位置数据。 在硬件方面，模块的 SSI 是按照 RS-422 标准定义的点对点连接实现的。此外，为了避免接地回路，还使用了光隔离器来实现完全电气隔离。 时钟和数据信号通过双绞线以同步和对称的方式传输，确保了出色的抗噪能力。因此，该模块具有高可靠性和坚固性，非常适合在工业环境中使用。 TB20 SSI 编码器接口可连接传输速率高达 2 MHz 的 SSI 编码器。此外，由于数据位数可调，该模块在支持的编码器分辨率方面具有极大的灵活性。 数据值可以是二进制编码或反射二进制编码（灰度编码），并可进行归一化处理，以确保只传输与位置相关的位。 此外，还可选择评估奇偶校验位，以检查数据的完整性。还可以传输特殊位，某些传感器使用这些特殊位来执行任务，例如向主站发送错误状态信号。 数字 24 V 输入可配置为锁存功能，以便在发生特定外部事件时保留编码器值。 此外，通过两个可配置的比较器，可以轻松快速地检测 PLC 程序中的位置。 除编码器值外，PLC 输入映像表中还提供所有相关的编码器接口状态信息。 支持 13 至 31 个数据位 单圈和多圈
