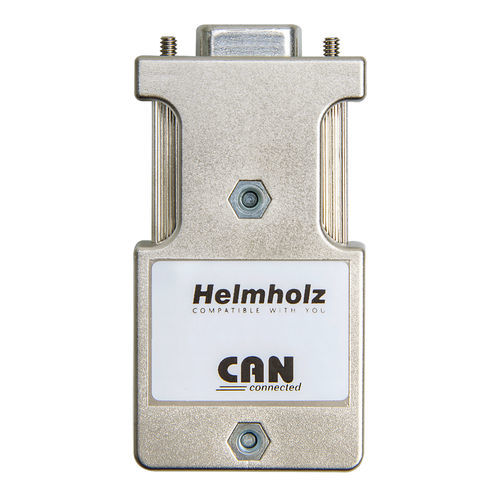

数据连接器 700-690-1BA12

SocketCAN总线用于传动装置

CAN 总线连接器用于将 CAN 总线参与者连接到 CAN 总线电缆。该连接器可快速安装，并集成了一个可连接的终端电阻器。 赫尔姆霍兹提供的 CAN 总线连接器传输速率最高可达 1 Mbps。 CAN 总线连接器可直接插入 CAN 总线参与者的 CAN 总线接口（SUB-D 插座，9 针）。CAN 总线电缆通过 6 针螺丝端子连接。 滑动开关用于设置连接器是用作节点还是用于段端。 开关也可在安装状态下操作。设置清晰可见。 在节点设置（"OFF"）时，必须在输入和输出总线相互连接时操作连接器。此时终端电阻不起作用。 段端（"ON"）时，连接器必须分别设置在段的第一个和最后一个（最外端）参与端上。在这种情况下，终端电阻连接到输入总线上，而输出总线则断开。 CAN 连接器还可在 -25 °C 至 +85 °C 的扩展环境温度范围内工作。 24 V 参与供电 金属外壳 无丢失部件 体积小 UL 的最高环境温度为 +60 °C
