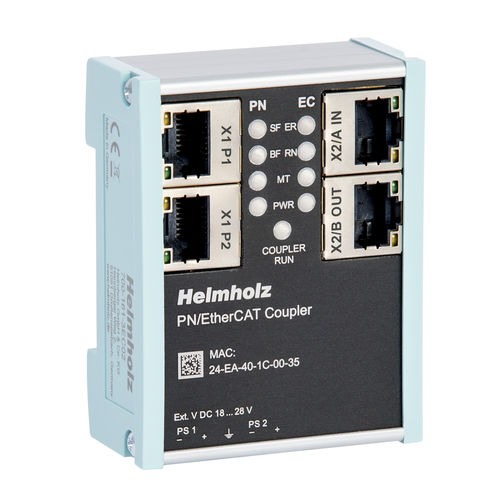

EtherCAT耦合器 700-161-3EC02

ProfiNet现场总线I/O

通过现场总线耦合器可以将机器和系统连接起来。这使得不同控制领域之间的数据交换成为可能。可以省去复杂的 CPU 与 CPU 之间的通信。根据现场总线的不同，可通过 GSD、GSDML 或 EDS 等设备描述文件进行集成。 有了 PN/EtherCAT 耦合器，PROFINET 设备与 EtherCAT 设备之间的连接就变得简单易行。PN/EtherCAT 耦合器允许在 PROFINET 控制器和 EtherCAT 主站之间进行数据传输。 网络一侧接收到的输出数据可作为输入数据提供给网络另一侧的 PLC。循环 I/O 数据交换每个方向最多可包含 600 个字节，并且无需任何处理块即可快速进行。 耦合器的配置和 I/O 数据的编译在相应 PLC 的工程工具（如西门子的 TIA Portal、CODESYS 集团的 CODESYS 或 Beckhoff 的 TwinCAT）中进行。无需额外的组态软件。 为了将耦合器集成到相应的工程工具中，为 PROFINET 端提供了一个 GSDML 文件，为 EtherCAT 端提供了一个 ESI 文件。为了配置要传输的 I/O 数据，耦合器提供了 100 个插槽和大量具有不同数据类型和尺寸的 I/O 模块。通常只需在 PROFINET 侧手动执行和调试 I/O 配置即可，因为 EtherCAT 侧的通用工程工具可以读入并接受耦合器的当前 I/O 配置。 最多 600 字节输入和 600 字节输出数据
