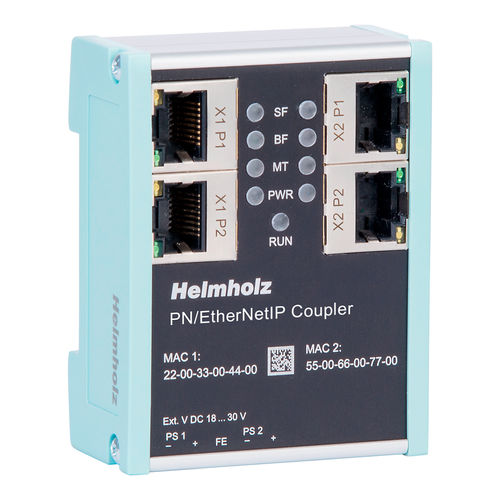

以太网耦合器 700-160-3EN02

ProfiNet现场总线I/O

通过现场总线耦合器可以将机器和系统连接起来。这使得不同控制领域之间的数据交换成为可能。可以省去复杂的 CPU 与 CPU 之间的通信。根据现场总线的不同，可通过 GSD、GSDML 或 EDS 等设备描述文件进行集成。 有了 PN/EtherNetIP 耦合器，PROFINET 设备与 EtherNet/IP 设备之间的连接就变得简单易行。PN/EtherNetIP 耦合器允许在 PROFINET 控制器和 EtherNet/IP PLC 之间进行数据传输。 网络一端接收到的输入数据可在网络另一端作为输出数据提供给 PLC。I/O 数据交换实时、快速进行，无需其他处理模块。 可传输的 I/O 数据最大为 1024 字节。EtherNet/IP 网络侧最多可配置 3 个输入和 3 个输出组件。最多可为 I/O 模块提供 300 个插槽。 可通过 GSDML 文件与 PLC 工程工具集成，无需额外的配置软件。要交换的 I/O 数据的配置在西门子工程工具中进行。然后，PN/EtherNetIP 耦合器可从网站上下载与配置相匹配的 EDS 文件，并用于配置 EtherNet/IP PLC。 冗余电源 网络电隔离 多达 1024 字节的输入/输出数据 3 个输入和 3 个输出组件 只需 GSDML 文件即可进行配置，无需其他软件 可下载 EDS 文件 诊断网站
