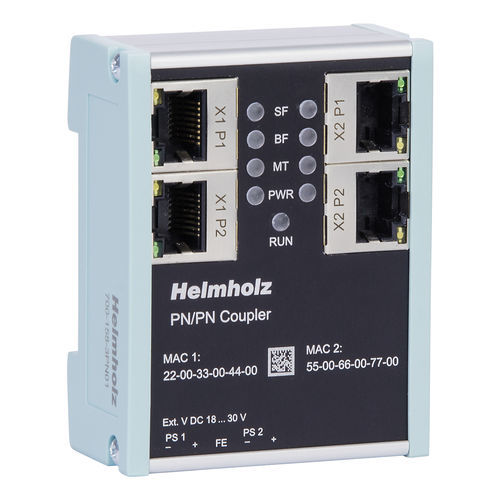

ProfiNet耦合器 PN / PN

现场总线总线紧凑型

通过现场总线耦合器可以将机器和系统连接起来。这使得不同控制领域之间的数据交换成为可能。可以省去复杂的 CPU 与 CPU 之间的通信。根据现场总线的不同，可通过 GSD、GSDML 或 EDS 等设备描述文件进行集成。 有了 PN/PN 耦合器，两个独立的 PROFINET 网络就可以简单轻松地连接起来。PN/PN 耦合器可在两个 PROFINET 控制器之间进行数据传输。两个 PROFINET 网络侧都有一个 PROFINET IO 设备。其中一个网络侧接收到的输入数据可作为输出数据提供给另一个网络侧。IO 数据实时、快速地传输，无需额外的处理模块。 传输的 IO 数据最大为 1024 字节。1 字节和 128 字节的 IO 模块最多可有 16 个插槽。 利用 "数据记录传输 "功能，即使是高达 4096 字节的大量数据，也可以通过先进先出原则在机器之间进行交换。数据记录传输使用标准的 PLC 处理模块。可通过 GSDML 文件将其纳入 PLC 工程工具中 交换多达 1024 字节的 I/O 数据 数据记录传输最多可达 4096 字节 冗余电源 电隔离网络 只需 GSDML 文件即可进行配置，无需其他软件 总线系统故障时不会对另一侧产生影响 一般信息 交货包括带电源插头的PN/PN 耦合器 尺寸（长x宽x高）32.5 x 58.5 x 76 毫米 重量约 135 克 状态指示器 功能状态 9 个 LED 以太网状态 8 个 LED
