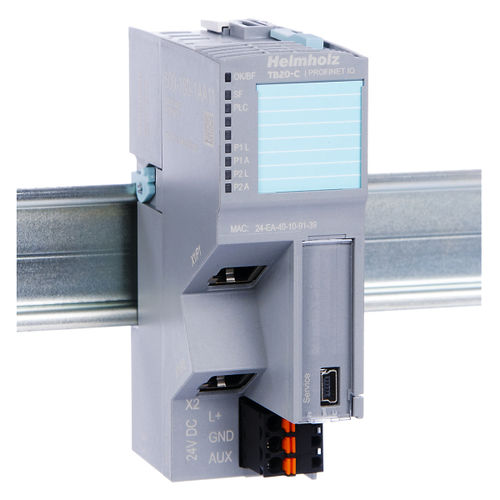

电动耦合器 TB20

ProfiNet总线I/O

正常运行的 TB20 配置总是需要一个总线耦合器和至少一个外设模块。 PROFINET 总线耦合器用于将 PROFINET 总线连接到 TB20 外围模块。它最多可容纳 63 个与总线耦合器串联的任何类型的模块。总线耦合器支持热插拔，以便在运行期间更换模块。 此外，它还能识别所有已连接的外围模块，并从过程映像表中为每个模块分配相应的输入/输出。 一个正常运行的 TB20 配置总是需要一个总线耦合器和至少一个外围模块。 模块可在运行过程中更换（热插拔） 24 V 直流电源 为外围模块供电的集成电源装置（2.5 A） 提供系统的 I/O 电压（24 VDC） USB 设备端口，用于使用 "TB20 工具箱 "进行在线诊断、配置参数、设置和固件更新 隐藏式 "出厂重置 "开关，用于将模块恢复到出厂设置 集成 2 端...换机 100 Mbps 的全双工传输速率 340 字节 I/O 数据 最多 63 个外围模块 一致性等级 C 介质冗余协议 (MRP) 拓扑检测 I&M 数据 诊断报警、过程报警、拉/插报警 使用 GSDML 文件进行集成 7 个 LED 灯，其中一个为双色灯 一般信息 交货包括总线耦合器 PROFINET IO、24 V 电源连接器、总线盖板元件、基础模块 尺寸（长 x 宽 x 高）73 x 35 x 110 毫米 重量约 115 克 可串联的模块数63 供电电压 24 伏直流，18...28 伏直流 功率耗散最大8 W 允许电缆截面AWG 16 ... 22 安装位置任意
