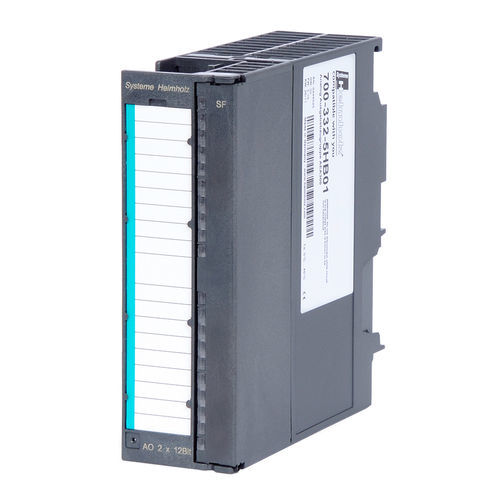

模拟输出模块 700-332-5HB01

多通型DIN导轨

双通道模拟输出模块适用于连接电压和电流输出范围高达 ±10 V 或 ±20 mA 的模拟执行器。 信号线连接至相应的前端连接器，并可在标签栏中进行标记。 该模块可通过编程软件进行完全配置。 一般信息 订购号 700-332-5HB01 产品名称 AEA 300，0-10 V/ 4 -20 mA，2 通道 交货包括AEA 300，0-10 V/ 4 -20 mA，2 通道 尺寸（长x宽x高）116 x 40 x 125 毫米 重量约 220 克 诊断报警是，可设置参数 诊断红色 LED 组错误指示灯 负载电压 L+/L-24 V 直流 屏蔽 200 M 功率耗散（标称运行）典型值 3 W 前置连接器 20 针 输出范围 电压输出 0 ...10 伏，±10 伏，1 ... 5 伏 电流输出4 ... 20 mA, ±20 mA, 0 ... 20 mA20 mA 测量范围/负载电阻 电压输出端最小 1 kΩ 电流输出时最大 500 Ω 电容性负载下最大 1 μF 电感负载下最大 10 mH 短路保护 短路保护是 短路电流最大25 mA 空载电压最大值18 V 与背板总线隔离是 整个温度范围内的工作误差限制 电压输入±0.5 电流输入±0.6 25 °C 时的基本误差限值 电压输入 ±0.4 电流输入 ±0.5 电流消耗 外部 240 mA 内部（背板总线）100 mA 环境条件 环境温度 0 °C ... +60 °C 运输和储存温度-25 °C ... +75 °C 污染程度2 防护等级IP20 认证CE
