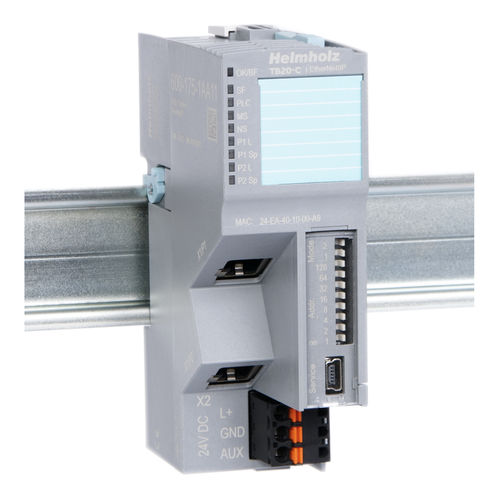

电子耦合器 600-175-1AA11

以太网总线I/O

通过 EtherNet/IP 总线耦合器，可以使用 EtherNet/IP 协议访问外围模块的数据。它最多可容纳 64 个与总线耦合器串联的任何类型的模块。 EtherNet/IP 总线耦合器内置双端...换机，可进行星形和线形拓扑配置。 1 kbyte 的超大 I/O 映像表使得实施全面而复杂的系统成为可能。 TB20 工具箱可用于轻松配置系统和各种模块参数，并将相应设置传输到耦合器。 一个正常运行的 TB20 配置总是需要一个总线耦合器和至少一个外围模块。总线耦合器支持热插拔，以便在运行期间更换模块。 运行期间可更换模块（热插拔） 24 V 直流电源 为外围模块供电的集成电源装置（2.5 A） 提供系统 I/O 电压（24 VDC） TB20 模拟工具箱，用于在没有上一级控制器的情况下调试 I/O 系统，以测试功能（I/O 检查） 隐藏式 "出厂重置 "开关，用于将模块恢复为出厂设置 支持单播和多播 511 字节输入组件数据，511 字节输出组件数据 最多 64 个外围模块 隐式信息传送（传送类别 1） 显式信息传送（传送类别 3） IP 地址可通过一个可覆盖的 DIP 开关相对于基础 IP 地址进行设置 DHCP （可通过 DIP 开关选择） 集成 2 端...换机，带 2 x RJ45 接头 模块过程数据自动分配给 EtherNet/IP 映射
