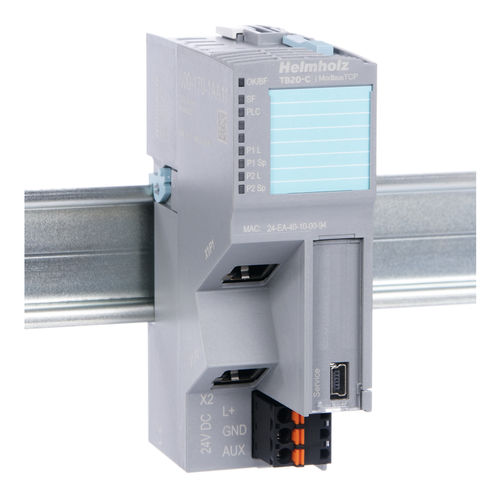

电子耦合器 600-170-1AA11

总线I/O

ModbusTCP 总线耦合器可使用 ModbusTCP 协议访问外围模块的数据，但最多可容纳 64 个与总线耦合器串联的任何类型的模块。 ModbusTCP 总线耦合器集成了双端口开关，可进行星形和线形拓扑配置。 2 kbytes 的超大 I/O 映像表可实现全面而复杂的系统。 控制和状态寄存器可用于通过 ModbusTCP 配置和监控耦合器的行为。 TB20 工具箱可用于轻松配置系统结构和各种模块参数，并将相应设置传输到耦合器。 一个正常运行的 TB20 配置总是需要一个总线耦合器和至少一个外围模块。总线耦合器支持热插拔，以便在运行期间更换模块。 运行期间可更换模块（热插拔） 24 V 直流电源 为外围模块供电的集成电源装置（2.5 A） 提供系统 I/O 电压（24 VDC） TB20 模拟工具箱，用于在没有上一级控制器的情况下调试 I/O 系统，以测试功能（I/O 检查） 隐藏式 "出厂复位 "开关，用于将模块恢复到出厂设置 用于连接监控的连接看门狗 最多可同时访问 10 个站点（TCP 连接） 内置双端...换机 最多 64 个外围模块 2048 字节输入数据和 2048 字节输出数据 每个模块 126 字节参数数据 耦合器的行为可通过控制寄存器进行配置
