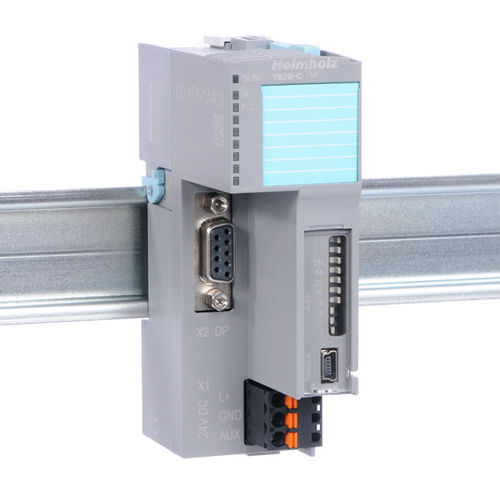

电子耦合器 600-151-1AA11

PROFIBUS-DP 总线I/O

PROFIBUS-DP 总线耦合器用于将 PROFIBUS 总线连接到 TB20 外围设备模块。它支持 DP-V0 和 DP-V1 协议。 它能识别所有已连接的外围模块，并从过程映像表中为每个模块分配相应的输入/输出。 一个正常运行的 TB20 配置总是需要一个总线耦合器和至少一个外围模块，但最多可容纳 64 个与总线耦合器串联的任何类型的模块。总线耦合器支持热插拔，以便在运行期间更换模块。 位打包： 从固件 1.20 版开始，2 位和 4 位 I/O 模块的状态可按字节打包，从而充分利用过程映像表中的所有空间。 运行期间可更换模块（热插拔） 24 伏直流电源 为外围模块供电的集成电源装置（2.5 A） 提供系统的 I/O 电压（24 VDC） TB20 工具箱模拟，用于在没有上一级控制器的情况下设置 I/O 系统，以测试系统的运行（I/O 检查） 支持 DP-V0 和 DP-V1 最多 64 个外围模块 最多 244 字节输入数据和 244 字节输出数据 一个 1 类主站连接，有效载荷数据 240 字节 最多三个 2 类主连接，有效载荷数据 240 字节（作为 DP-V1 从站） I&M 数据 3 个 LED 灯，其中一个为双色灯 隐藏式 "出厂重置 "开关，用于将模块恢复到出厂设置
