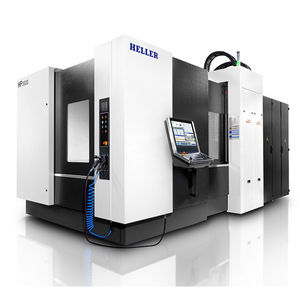

5轴CNC加工中心 V series
立式HSK-63HSK-100

5轴CNC加工中心
5轴CNC加工中心
5轴CNC加工中心
5轴CNC加工中心
5轴CNC加工中心
5轴CNC加工中心
5轴CNC加工中心
5轴CNC加工中心
5轴CNC加工中心
5轴CNC加工中心
5轴CNC加工中心
添加到我的收藏夹
添加到产品对比表


产品规格型号

轴数量
5轴
卧式/立式
立式
主轴头
HSK-63, HSK-100
应用
用于汽车工业
X轴

1,500 mm, 1,800 mm
(59.06 in, 70.87 in)

Y轴

1,000 mm, 1,250 mm
(39.37 in, 49.21 in)

Z轴

880 mm, 900 mm
(34.65 in, 35.43 in)

转速

10,000 rpm, 12,000 rpm, 16,000 rpm
(62,832 rad.min-1, 75,398 rad.min-1, 100,531 rad.min-1)

输出功率

34 kW, 40 kW, 90 kW
(46.23 hp, 54.38 hp, 122.37 hp)

X轴进给速度

60 m/min, 100 m/min

Y轴进给速度

60 m/min, 100 m/min

Z轴进给速度

100 m/min

最大台面负荷

350 kg
(772 lb)

工具重量(最大)

8 kg, 20 kg
(17.6 lb, 44.1 lb)

换刀时间

3 s, 4 s

产品介绍

5 轴加工中心 VKM/VPM 是立式加工中心,用于在汽车工业中对轻量级结构件 (VKM) 和车身部件 (VPM) 进行批量完整加工。轻巧的结构是当今工业生产的核心主题之一。在保持最大强度的同时减少质量是结构件和车身部件的经典要求。为了即使在轻量级部件的批量制造中也能够为客户提供强大而可靠的解决方案,我们以立式 5 轴加工中心 VKM 和 VPM 扩展了产品范围。 一个立式加工中心具有高动态性能和稳定性,移动行程范围大,但加工结果却非常精确——这些要求起初听起来仿佛是无法解决的矛盾。通过我们的 5 轴加工中心 VKM,却可以将这些表面上的对立条件完美结合在一起。 灵活的立式 5 轴加工中心,用于轻量级批量生产结构件的柔性完整加工 移动行程范围大
