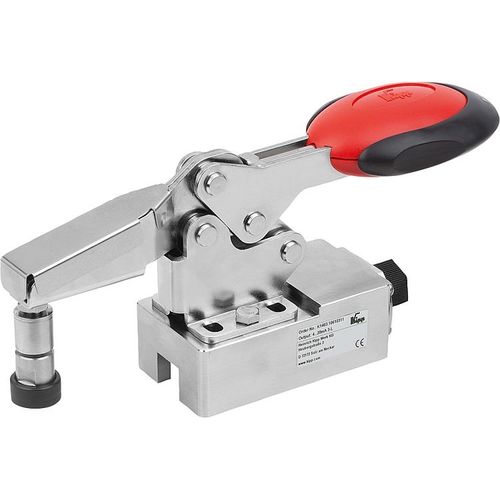

卧式铰接夹 K1463 series

带安全互锁不锈钢

材料：夹子不锈钢。 握把聚酰胺。 释放杆TPE。 力传感器不锈钢。 电子外壳不锈钢。 垫片套筒不锈钢。 不锈钢定位螺钉。 热塑性保护帽。版本：不锈钢部件为亮色。 注：包括1套夹持元件K1464技术数据。 力传感器。 名义力 Fnom: 夹紧力 F4 校准范围。0 - 夹紧力F4 整体系统精度：5% Fnom 极限力FL：120% Fnom 断裂力FB:>200% Fnom 额定温度范围BT,nom: -20 - +60 °C 放大器电子元件。 工作电压：10 - 30 V DC 输出信号（额定输出） Cnom: 4 - 20 mA 3线制 允许的负载。<（Ub- 10V）/0.024 A 电气连接。M12x1 引脚分配。 1: UB+ 2: - 3：0V / S- 4: S+ 保护等级。IP66 应用：拨动式卡箍用于固定和夹紧工件。它们被用作安装和固定夹具。 带力传感器的肘形卡箍可以测量和调整夹持力。工件可以被定义并记录夹持力。 夹持元件用于调整夹持力。不同高度的夹持元件可用于不同厚度的工件。附件：K1464 参考图纸。 1) 夹紧元件K1464
