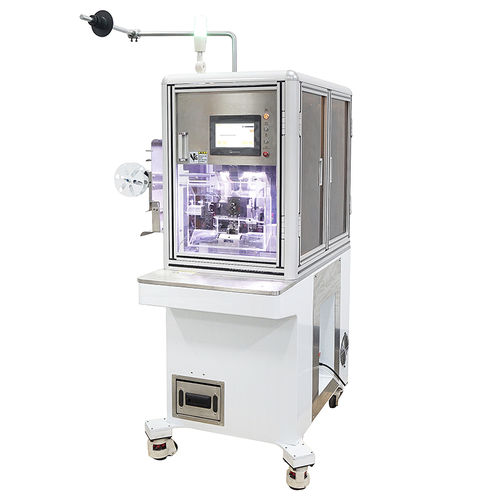

JWD-FS3000C 由剥线系统、橡胶密封圈插入系统和双端子压接系统组成。该机器可自动剥除电线外绝缘层、插入橡胶密封圈和压接端子。操作员只需将电缆/电线的一端放入工作区,然后按下脚踏开关,JWD-FS3000C 就会自动进行剥线和密封压接。
- 本机采用伺服旋转、导向螺杆定位,可同时实现穿胶密封、剥线和压接三道工序。
- 剥胶长度可调。
- 橡胶密封件的深度根据剥离口与橡胶密封件之间的胶水位置数据进行调整。
- 端部的压接深度可根据顶线的位置进行调整。
- 机器由高效伺服电机驱动,冲压速度快,压力稳定。
- 剥线滑块由螺旋杆驱动,确保剥线长度精确。
- 绝缘层剥离机构由电机和丝杆驱动,确保剥离长度精确。
- 橡胶密封件进料结构简单,更换方便,可满足多种要求。
- 产量:约 1,200 件/小时
- 适用线径:0.2mm²-2.5mm²
- 橡胶密封圈尺寸:φ≤10mm×10mm
- 剥线长度:0-10 毫米
- 压接行程:30 毫米
- 压接方式:伺服马达驱动
- 精度:±0.02 毫米
- 气压:0.5-0.7Mpa
- 尺寸 :L1100mm×W920mm×H1600mm
---
