全自动电缆连接器外壳组装机可完成剪线、两端剥线、两端压接、一端插入外壳、两端插入外壳等加工工序。

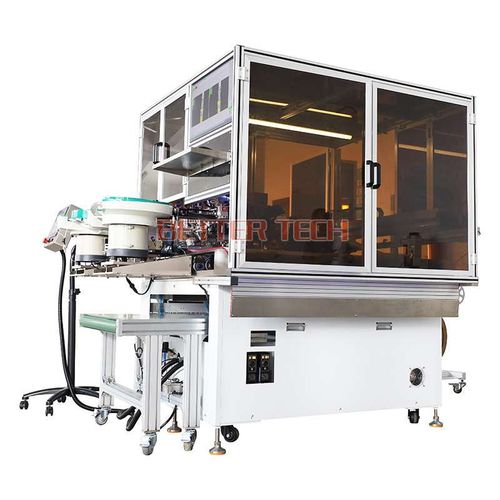

- 全自动外壳连接器装配机 JWD-JKG5600 可在一台机器上完成电线两端的切断、电缆外护套剥离、端子压接、电线进料和外壳连接器进料等工序,并配有电线颜色识别和可视 CCD 检测装置。
- 电线尺寸:30AWG 至 22AWG(0.05mm² 至 0.2mm²)
- 电线颜色:1~10 种颜色
- 检测:气压降低;可选压力检查;是否存在导线、外壳连接器或端子到位、导线传导、剥线长度错误、压线错误、插入检测。
- 可选项:送线器、压接力监控器、端子压接模具。
- 功能:电线两侧工作、切断、电缆外护套剥离、端子压接、送线、外壳连接器送线、电线颜色识别、可视 CCD 检测装置
- 电线尺寸:30AWG 至 22AWG(0.05mm² 至 0.2mm²)
- 导线颜色:可选 1~10 种颜色
- 工作速度:1.8 秒/件(长度=150 毫米)
- 检测单元 :气压降低;可选压力检查;是否有导线、外壳连接器或端子、导线传导、剥线长度错误、压线错误、插入检测
- 切割长度:80 至 700 毫米(其他长度需要定制)
- 切割公差:切割长度*0.02
- 剥线长度:1~3 毫米
- 压接力:7.8KN(0.8 吨)
- 气体压力:0.5Mpa(清洁干燥气体)
- 电源 :交流 220V 50/60Hz 10A
---
