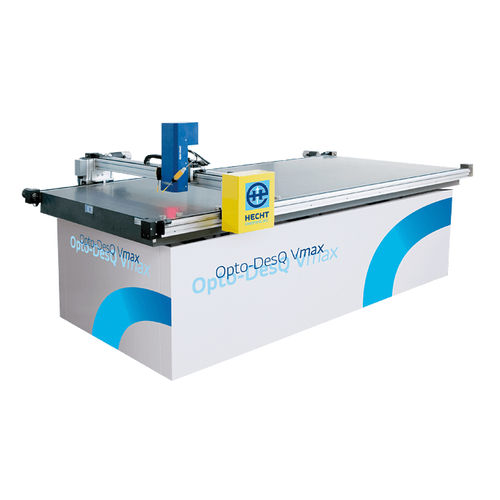

厚度测量系统 Opto-DesQ Vmax

直径长度几何图形

全自动光学离线测量平台 非接触式测量和控制长度、宽度、角度、厚度、半径、椭圆、凹槽、孔径、钻孔、铣削和开槽坐标以及水平孔。 Opto-DesQ Vmax 可用于工业生产中所有几何尺寸的非接触式测量。光学质量控制是制造过程中不可或缺的一部分，可确保您的生产过程安全。该测量台配有摄像系统和专用图像识别软件，可提供高精度的测量结果。它能快速检测部件是否在规定的公差范围内。 功能 Opto-DesQ Vmax 测量范围Xmax. = 2.750 mm / Ymax. = 1.250 mm / Zmax. = 85 mm 使用 HECHT 界面创建测量程序：导入 DXF 文件（二维、真实比例、无切口）。导入通孔钻床（如 HOMAG、Biesse、Hüttenhölscher）的机床文件。从 CAD/CAM 软件（后置处理程序）导入。 测量结果：通过彩色结果显示（OK / NOK）对目标值/实际值进行比较，同时考虑公差。以表格形式清晰显示误差。在工件的图形显示中标记故障位置，便于故障定位。 连接 HECHT 在线钻孔控制装置：附加软件模块，为单机系统 HECHT Inline Borehole Control 提供 "孔数 "和 "工件尺寸"。
