监控控制系统 HZ3000

用于水力发电站自动电脑控制

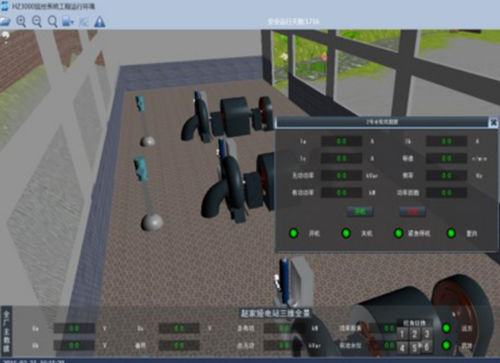

本系统适用于水电站、泵站、水库、变配电、自来水及污水处理、厂矿的企业能源管理等， 为用户提供良好的用户体验， 可视化的图形交互界面， 协助运维人员完成日常值班任务，最终达到无人值班。 HZ3000计算机监控系统产品特点 · 完善的工程管理：基于最新的分布式架构思想，提供分层分布式部署功能，一键式发布功能，一键式备份和恢复，支持多网冗余，双机通信热备切换，数据库冗余和备份，系统兼容性好，扩展升级方便。 · 友好的图形交互界面：提供丰富多彩的界面模板以及配套的组合图元、组件、图片等，方便用户的选型和设计，同时还支持多种动画效果的显示以及自定义脚本的编写。 · 开放的二次开发模式：提供包括自定义控件接口、脚本编写在内的多种二次开发方式。 · 3D实景交互：支持使用实景3D模型，提供完整的3D交互体验。 · 简便的多语言切换：支持组态界面和运行界面多种语言自如切换。 · 运行环境界面定制化：用户可根据自己实际需求调整运行环境界面的菜单布局，实现需求定制化。 · 硬件驱动多元化： 支持以太网、串口等多种通信方式， 支持IEC61850、IEC103、IEC104、Modbus等多种通讯协议。 · 告警操作多样化：告警字体大小可调节，告警字体颜色可自选，缓解电站值班人员眼疲劳；告警类型可自由组合和分类，方便电站人员查看；支持用户自定义告警声音。 · 报表功能丰富化：支持Excel格式报表的导入，以及浮动图表等形式的的数据展示。 · 合理化的权限管理设置：支持用户按组进行管理，支持不同组用户指定不同的用户权限。 · 视频监控和数据监控深度融合：支持多种摄像头的接入，支持摄像头与告警等信息的联动。 HZ3000计算机监控系统主要技术指标 1.遥测量（模拟量）≤100000个，遥信量（开关量）≤100000个。 2.脉冲量 ≤32768个，遥控量≤32768个，遥调量 ≤32768个。 3.画面调用时间≤2s，画面自动刷新时间1~100s（可设）。 4.主站收到报警推画面时间≤2s。 5.双机切换时间≤10s。 6.服务器CPU负载正常时≤30%，系统故障时 ≤50%。 7.工作站CPU负载正常时≤30%，系统故障时 ≤60%。 8.网络负载正常时≤30%，系统故障时 ≤50%。 9.系统可靠性≥30000小时(不含外设)。 HZ3000计算机监控系统主要功能 （1） 工程管理：用于管理工程、配置网络结构、发布工程、工程登录、通信热备配置，多机备份配 置、多网冗余配置、一键发布、备份、恢复等。 （2） 实时数据的交互和存储：主要完成下位机数据的采集、存储、展示，要求是在短时间内采集大量的 态的实时数据，保持他们的时效性，并对图形做出及时的响应。 （3） 历史数据查询和处理：对历史数据库存储的数据进行分析和处理，并将处理完后的数据以可视化的图形工具展现给用户，以便做企业级数据挖掘使用。 （4） 系统配置和权限管理：主要完成组态环境和运行环境中的定值和告警等参数的设置，界面样式的展示风格配置，以及用户权限的管理和设置。 （5） 驱动配置和数据定义：主要作用与设备、第三方监控软件、信息化平台等系统进行通讯和数据交互。 （6） 画面组态和视频监控：完成工作画面的组织编辑、数据连接、操作连接、静态动态颜色设置等，同时提供图形化的监控界面，用户可以通过界面实时掌握设备运行状态并对设备进行控制。 （7） 报表功能：完成各种数据报表的制作和报表数据的展示。 （8） 远程诊断：通过网络远程查看站点实时的报文与数据信息，同时还可对项目中的机器进行网络状态的查看、以及查看CPU与内存使用率、文件版本号，以及服务在运行时显示的实时调试信息。 （9） 短信功能：提供基于短信模块的报警、数据查询、设备控制命令响应等功能。
