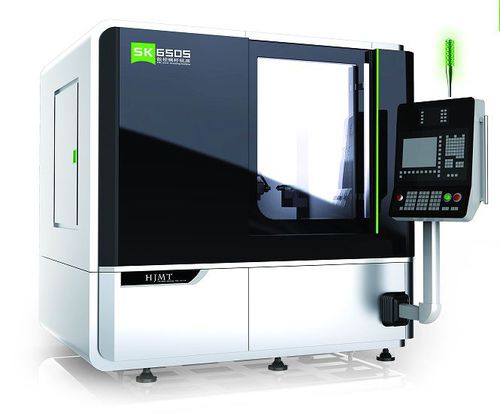

6轴数控铣床 SK6505

立式

主要用于铣削各种圆柱形的蜗杆，如ZA、ZN、ZI、ZK等齿形,也可用于铣削转向器螺杆、滚珠丝杠和梯形丝杠，并可完成蜗杆出入口不完整齿倒角功能。 【数控系统配置】 1、采用FAGOR8055i数控系统控制实现四轴三联动。 2、控制轴数： C 轴：工件主轴回转运动 Z 轴：工作台纵向进给运动 X 轴：铣刀架横进给运动 A 轴：铣刀架螺旋升角调整 【工作精度】 铣削圆柱蜗杆达到7级； 表面粗糙度：Ra1.6μm 【技术特点】 1、工件采用卡盘夹紧，装夹在卡盘和尾架顶尖之间，使用托架作辅助支撑。 2、刀具主轴驱动电机采用变频主轴电机，可实现刀具的无级调速。 3、机床使用硬质合金铣刀，切削效率高。 4、工作台沿着前床身滑动导轨作纵向运动，铣刀架沿垫板矩形导轨作横向运动，平稳精确，轻便灵活。 5、铣刀主轴螺旋升角的调整运动是由交流伺服电机通过高精度分度蜗轮蜗杆副驱动实现，调整方便，准确度高。
