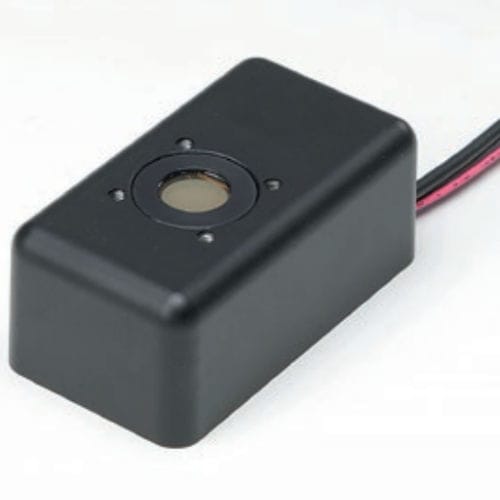

光子计数器 H12386-01

高速

H12386 系列是一款光子计数头设备，包含一个金属封装光电倍增管，以及一个高速光子计数电路和一个高压电源电路。光电倍增管的高压电源和鉴别级别已按最佳值预设，只需连接 +5 V 电源即可进行光子计数测量。 H12386 系列还具有入射光过多检测功能，可在输出计数因入射光过多而下降的状态下输出信号。可以利用此信号判断测量数据是否正常。 详细参数 • 光阴极面区域形状 : 圆形 • 光阴极面区域尺寸 : 8 mm 直径 • 波长（短） : 230 nm • 波长（长） : 870 nm • 波长（峰值） : 400 nm • 尺寸 (W x H x D) : 30.0 x 22.0 x 54.0 mm • 输入电压 : +4.75 至 +5.25 V • 最大值 输入电压 : 6 V • 最大值 输入电流 : 40 mA • 300 nm 处的计数灵敏度典型值 : 2.7 x 105 s-1・pW-1 • 400 nm 处的计数灵敏度典型值 : 3.6 x 105 s-1・pW-1 • 500 nm 处的计数灵敏度典型值 : 2.8 x 105 s-1・pW-1 • 600 nm 处的计数灵敏度典型值 : 2.0 x 105 s-1・pW-1 • 700 nm 处的计数灵敏度典型值 : 1.2 x 105 s-1・pW-1 • 800 nm 处的计数灵敏度典型值 : 3.0 x 104 s-1・pW-1 • 计数线性度 : 5.0 x 106 s-1 • 暗计数典型值 : 600 s-1 • 暗计数最大值 : 1000 s-1 • 脉冲对分辨率 : 20 ns • 输出脉冲宽度 : 10 ns • 输出脉冲高度最小值 : 2 V • 输出脉冲高度典型值 : 2.2 V • 建议的负载电阻 : 50 Ω • 信号输出逻辑 : 正逻辑 • 工作环境温度 : +5 至 +40 °C • 储存温度 : -20 至 +50 °C • 重量 : 61 g
