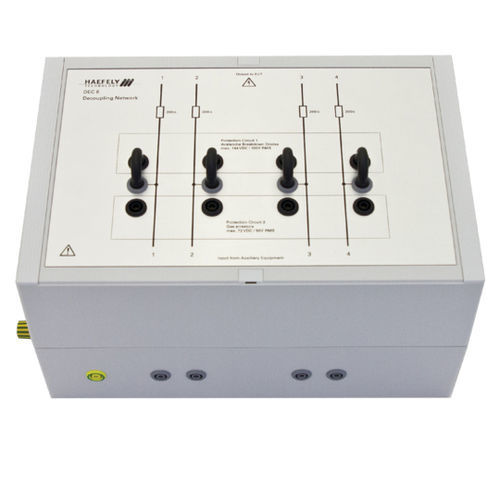

耦合/去耦网络 DEC 6

DEC 6用于将辅助设备从EUT上去耦，测试10/700us脉冲，峰值可达6.6kV。 它用于根据ITU K.44标准对非屏蔽的对称数据和信号线进行去耦。最多可以同时测试4条线。为了获得最大的灵活性，DEC 6中只包括去耦和保护元件。耦合电路，这取决于要测试的EUT，可以在测试设置中单独放置。手动耦合选择保护元件以获得对辅助设备的最佳保护。默认的保护元件是气体捕集器和击穿雪崩二极管（ABD）。有了这样的元件，对EUT线路的电容性负载就很小。去耦元件可以很容易地选择。也可以在没有任何保护元件的情况下进行测试 - 去耦电阻200欧姆 - 10/700 us 电信脉冲 - 组合波1.2/50us-8/20us脉冲 - 100 kHz环形波脉冲 - 击穿雪崩二极管和气体捕集器作为保护元件 - 最多可以测试4条线 - 信号带宽高达约10MHz
