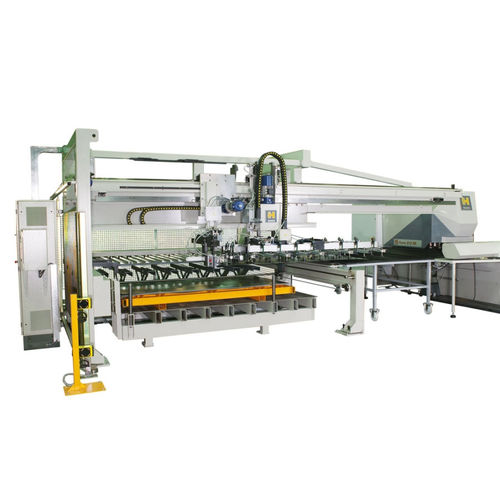

片材装卸系统 SHEET TRANSFER 3015

自动

从一个板台的板料调动3015为板料装货在CNC打孔机上和卸载被猛击的板料设计从在一个堆积的单位上的机器桌。系统的主要框架是与超尺寸的线性指南的一辆刚性，被闩上的结构和动力化的无盖货车。它包括： 有板间隙单位和厚度测量的单位的负荷设备： - 有板料的板台在与2块磁铁的一个超尺寸的框架结构上把放钢板和3个中止酒吧的预先分离的测量材料。负载设备包括运载气动力学的吸杯子和一个特别气动系统(前面左角)板料的分离的框架。这个特别气动系统震动板料的前面左角从那个在底下分离板料，在从压缩空气喷气机的额外帮助下通过空气吹的设备(可调整在高度)。 - 吸杯子框架的垂直的运动有板料的更好的分离的2速度。一旦举板料，一个特别设备测量板料的厚度证实仅1板料是否被采取了。如果这是实际情形，一张特别中间桌在被举的板料和板料板台之间来，在打孔机的桌的同一高度。 - 这时，系统等待打孔机完成猛击早先板料。当早先板料完成时，新的板料水平地被移动向机器和举行在大约在被猛击的板料上的25 mm在拳打桌上。
