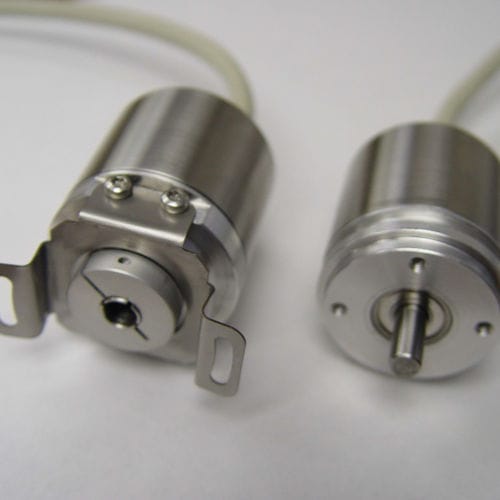

绝对值旋转编码器 A36 series

磁性实心轴盲轴

主要特点和优势。 -12x13标准分辨率；可提供更高的圈数。 -轴式或空心轴式选择。 -直径36毫米；长度41毫米 -标准同步法兰 -SSI接口标准@100 kHz - 2 MHz时钟频率；CAN总线可选。 -数据更新率<1用户 -精确度+/-0.35度。 带SSI输出的A36S型是一款重型绝对旋转编码器，具有强大的磁性技术和标准SSI（RS422）接口。它可作为分辨率高达12位（每转4096步）的单圈编码器，或作为标准多圈编码器，范围为225（12位（4096）字/圈+13位（8192）圈）。这些编码器广泛用于测量角度和距离的位置传感应用。机械特性包括36毫米铝制外壳、6毫米不锈钢轴和精密球轴承。 外壳不锈钢轴承寿命6×109转(带26N径向载荷或13N轴向载荷)惯性矩30g-cm2(4.2×10-4in-oz-s2)转速最大。冲击(IEC 68-2-27)100克(半正弦，6毫秒)振动(IEC 68-2-6)10克(10赫兹至1,000赫兹)最大轴负荷轴向40牛(4磅)，径向110牛(25磅)摩擦力矩3牛-米(4.2英寸-盎司)，无轴封。最大重量，盎司（g）5.3（150）时钟输入通过光电耦合器时钟频率100 kHz至2 MHz数据更新率<100usec数据输出根据RS 422LSB步进频率的线性驱动器最大。100 kHz转换精度@20°C±.35度EMCC根据EN 61000-6-2, EN 61000-6-4认证电源电压+5 VDC ±0.25 V或10-30 VDCC电流。
