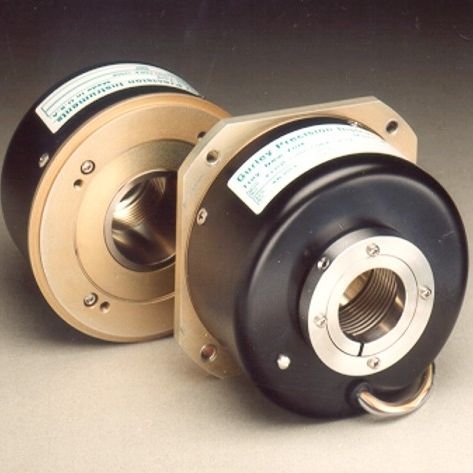

绝对值旋转编码器 Vx35H series

光学机械中空轴

Gurley Precision Instruments的Vx35系列是绝对空心轴旋转编码器，其特点是集编码器的简单性和坚固性于一体的设计。它采用了Gurley独特的技术，与任何传统的绝对编码器相比，它的成本和可靠性都不高。该单元有三种精度等级，具有相同的规格。每个单元都有一个LED照明，可以持续约100,000小时。 圆盘上的行数14096 (212)初始化角度1.05°精度，±角秒(20°C时)2603015最大输出频率350 kHz=732 RPM(最高速度可能受后续电子器件的限制，见VB或VF型内插式解码器的数据表。)最大重量，盎司(g)25 (715)启动扭矩，in-oz(N-m)@20°C2.0(0。014)运行扭矩，in-oz(N-m)@20°C1.0(0.007)惯性矩，in-oz-s2(g-cm2)0.022(1600)最大加速度，rad/s27.4 x 104工作温度，°F (°C)41 至 158 (5 至 70)储存温度，°F (°C)0 至 160 (-18 至 71)湿度，% rh，非冷凝98冲击50 g，11 ms振动15 g，0-2000 Hz轴承请参见轴承润滑剂表。 输入电源输出信号+5VDC ±0.25V @ 75 mA max，可由VB或VF内插解码器提供。不需要单独的电源。参见VB或VF数据
