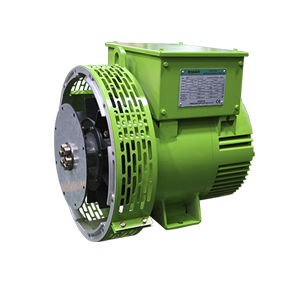

三相交流发电机 N2 series

无刷PMG低电压

1）产品概况 EG160/180/225发电机是英格采用最新设计理念和生产工艺的N2系列低压发电机的小功率机型，满足市场对小功率发电机需求，是全新设计的新一代高性能发电机，功率范围涵盖6kW-120kW，可应用于工业、商业、通讯、交通、民用建筑等领域。 2）产品特点 1、结构紧凑、更短的外形尺寸、易于安装 2、模块化设计，简单的使用和维护 3、标准化生产，快捷的交货期 4、多种配置可供选择，可根据客户要求非标定制 3）技术性能： 标准 发电机的设计和制造体系符合：IEC60034-1、IEC60034-22、GB755、CCS GB12975、GB/T7060、BS4999-5000、NEMA MG 1.22、VDE0530。 电压范围 50Hz：380V-440V（Y）；220V-254V（Δ） 60Hz：380V-480V（Y）；220V-277V（Δ） 额定频率为50Hz 或 60Hz，可以与同类型的发电机并联运行；如需其他电压，可通过改变绕组实现。 绝缘和保护 H级绝缘系统，使用高性能的绝缘漆和先进的浸漆工艺，多层绝缘保护完全保证发电机定转子总成可以承受恶劣环境，提供可靠的性能。 绕组 采用2/3绕组节距设计，可以减少电压谐波含量，适用于非线性负载的使用场合。 接线方式 三相发电机12根引出线，具备多种接线方式，可通过改变接线灵活接成单相发电机。 单相发电机 有多种绕组可供选择，可以生产纯单相发电机。 励磁系统 标准配置为自励无刷励磁系统，稳态电压调整率≤±1%。 瞬态电压调整率 满足三相短路电流大于3倍额定电流 (>300% In, 10s)。 瞬态电压调整率 突加突卸负载时瞬态电压调整率的范围满足 -15% - +20%，恢复时间≤1.0s。 谐波与干扰 THD <3%，TIF <50 ，THF <2% 轴承 选用全密封自润滑轴承。 机座 机身尺寸短，结构紧凑、机座强度高。 结构型式 发电机的法兰和传动板符合SAE标准，可以满足所有带SAE标准接口的原动机配套需求。
