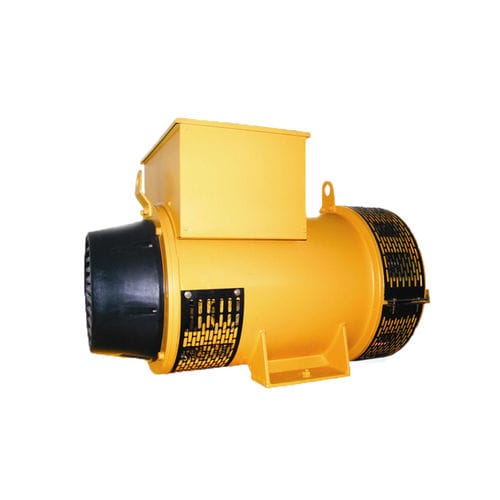

三相交流发电机 N Series

无刷PMG低电压

1) 技术性能： 绝缘和保护 H级绝缘系统，使用高性能的绝缘漆和先进的浸漆工艺，多层绝缘保护完全保证发电机定转子总成可以承受恶劣环境和条件。 专利技术 EG定子结构专利技术： 加强绕组端部相间绝缘强度，完全解决发电机容易出现相间短路问题。 加强绕组端部的机械强度，有效地防止和抵御因突加负载和短路引起的冲击所造成的定子端部变形。 EG转子结构专利技术： 专利的转子线圈导线，三重绝缘结构处理。有效提高转子匝间和层间绝缘，使防潮、防腐能力也得到有效提高，发 电机的寿命、可靠性、环境适应性也相应大幅提高。 绕组 采用2/3绕组节距设计，可以减少电压谐波含量，适用于非线性负载的使用场合。 额定电压、频率和并联运行 50Hz — 380V-440V（Y）；220V-254V（Δ） 60Hz — 380V-480V（Y）；220V-277V（Δ） 额定频率为50HZ 或 60HZ，可以与同类型的发电机并联运行。 励磁系统 标准配置为自励无刷励磁系统，稳态电压调整率≤±1%，如选用PMG励磁系统，稳态电压调整率精度 ≤± 0.5%。 手动电压调节 配备的电压调节器的内部电位器调压范围为>±5%，用户可以选择通过外置自行采购的电位器或使用一外部直流电压来控制发电机的输出电压范围。 干扰 TIF <50 ，THF 300% In, 10s)。 瞬态电压调整率 突加突卸负载时瞬态电压调整率的范围满足 -15% - +20%，恢复时间≤1.0s。 单相接线方式 机座号EG315及以下的发电机具备12根出线的多种接线方式。 转子动平衡 转子全部在工厂进行动平衡测试。 轴承 机座号EG355及以下的非驱动端选用密封自润滑轴承，其余的发电机选用可加润滑脂的轴承，最大超速>2250 rpm。 过载 允许过负荷：10%（24个小时内允许过载2小时） , 15%（允许过载10分钟） , 30%（允许过载4分钟）, 50%（允许过载2分钟）。
