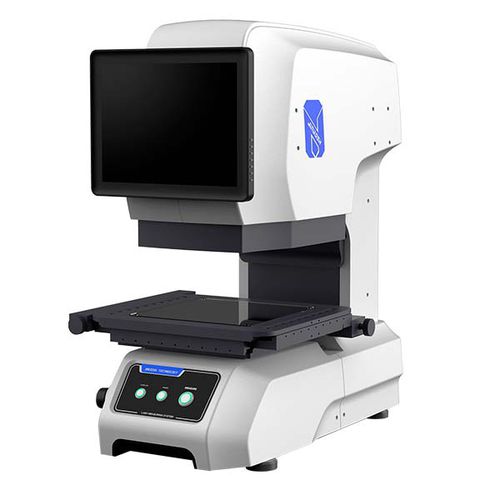

成像技术测量机 ST200形状直径位置
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 物理量
- 几何特征, 直径, 弧形切割, 形状, 角向, 圆角, 同心度, 距离, 位置, 平直度, 周长, 曲率半径
- 所用技术
- 视频, 视觉, 成像技术, 摄像机式, 视觉, 实时, 2D, 通用量规
- 所测量的产品
- 零件, PCB印刷电路板, 轴承, 轴, 刀具, 用于内径测量, 金属板
- 应用
- 用于小齿轮, 工业用途, 用于电子元件, 用于汽车工业, 医疗用途, 实验室, 用于定标, 用于生产线, 用于钟表业, 用于 LCD, 成分测试
- 其他特性
- 高精度, 自动, 非接触型, 高速, 高解析度, 多传感器, 双轴, 便携式, 台式, 多传感器
产品介绍
ST 系列闪光测量仪
一触式检测，闪光测量
0.1 μm 分辨率/精密透镜
特点
无需定位工件。
在几秒钟内完成同步测量 在几秒钟内即可完成对视野内多达几十个到几百个产品的测量，大大减少了测量工作所需的资源。
准确检测和测量边缘。
自动再现测量所需的照明条件。
易于理解，因为整个部件都清晰可见。
检测稳定，无需微调。
规格
- XY 轴移动范围：100 mmx100 mm（电动）
- Z 轴移动范围：75 毫米（电动）
- 摄像头：1200 万像素黑白+800 万像素彩色数码摄像头
- 监视器：12 英寸液晶监视器（WXGA:1280×800）
- 镜头：咬合式镜头
视场角
- 宽视场测量模式 ：120 毫米×140 毫米
- 高精度测量模式：200 毫米×200 毫米
- 分辨率：0.1 微米
测量精度：
宽视场测量模式
- 平台固定（不移动） - ±4 μm
- 平台移动 - ±(7+L/200 ) μm
高精度测量模式
- 平台固定（不移动）：±2.5μm
- 平台移动 : ±(4+L/200) μm
重复精度 ：
宽视场测量模式
- 平台固定（不移动） - ±1 μm
- 平台移动 - ±2 μm
高精度测量模式
- 平台固定（不移动）：±0.5μm
- 平台移动：±1.5μm
- 透射照明：远心照明
- 面光：多角度照明（电动）
- 重量：35 千克
---
