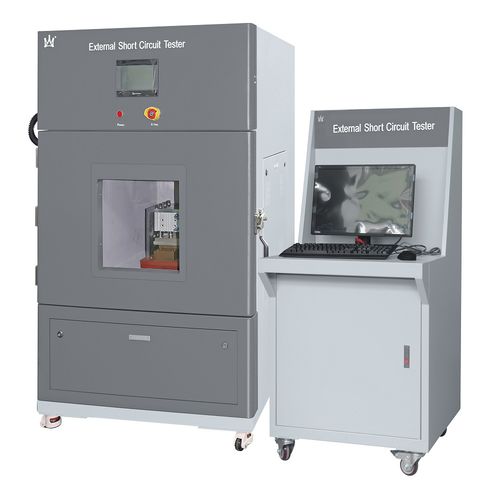

大电流电池短路试验箱
相关标准要求
1.测试对象:电池组及系统
2.试验条件
- 试验温度应在20±10℃以上。(根据电池系统制造商的要求)。
- 试验开始时,所有影响试验对象功能及与试验结果有关的保护装置应处于正常工作状态。
1.用于充放电的主接触器应关闭,以指示可行的车辆模式和允许外部充电的模式。如果一次试验不能完成,则进行两次或多次试验。
2.测试对象的正负极相互连接,形成短路。用于产生短路的连接(包括接线)电阻不应超过 5mΩ。
3.保持短路状态,直到满足下列任一条件,测试结束。
- 被测物的保护功能动作,短路电流终止。
- 被测物外壳温度稳定后(2h内温度梯度小于4℃),继续短路至少1h。
6.测试结束后,在室温下观察 2h。
技术参数
最大工作电流最大工作电流:10000A, 16000A
最大瞬态电流瞬态电流:12000A,16000A
温度范围温度范围环境温度
内阻:<1mΩ、<5mΩ、<10mΩ、<20mΩ、<50mΩ、<100mΩ(可选)
控制方式闭合PLC触摸屏控制+电脑远程控制+遥控器控制
---
