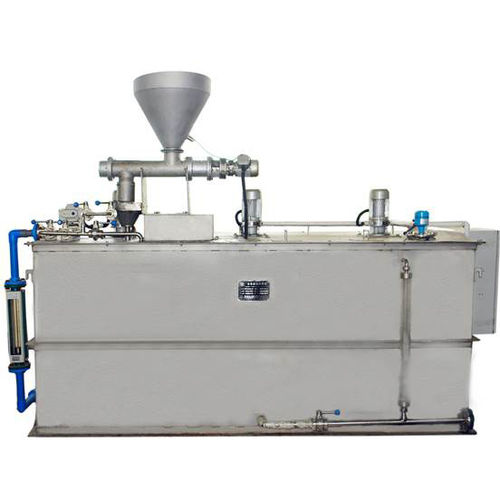

液体分配单元 JY

化工用于制药业自动

一、概述 JY型全自动加药装置专供药液的配制与投加之用。该产品是本公司根据多年从事环保工作的经验及生产环保设备的实践自行开发、研制的环保设备定型产品。在整体设计及使用性能方面均达到或超过国外类似产品标准，具有结构紧凑、安装容易、维护方便、配制齐全、可自动化操作的特点。 JY型全自动加药装置对厂矿车间中各种混合液的配制与投加均可使用，广泛应用于环保、石油、化工、制药、轻工等行业。 本产品执行国家环保总局HJ/T 369-2007 水处理用加药装置标准要求。 二、型号及技术性能说明 a、型号说明 如JY-3000-Z-F 式中：JY — 产品代号 3000 — 配药箱有效容积（升） Z — 表示全自动运行；B 表示半自动运行装置。 F — 表示投加粉剂； y 表示投加液体絮凝剂。 b、加药装置技术性能 JY型加药装置溶药量选用表 三、结构组成 全自动加药装置主要PLC和变频器组成的自动控制系统、干粉投加系统、药液制备系统与进水系统四大部份组成。 1、自动控制系统 主要由PLC程序控制器，各控制点如电磁阀、智能浮子流量计、液位控制器、传感器及送粉电机的变频器反馈信息到PLC。PLC根据反馈信息情况进行自动调解，完成整套程序控制，满足所调置的药液浓度要求。 变频器上限频率设置为50Hz，下限频率设置为3Hz。 2、干粉投加系统 由吸料机、料斗(可带温控与振动系统)与送料机构成。主要功能完成药剂自动按设定量加入到溶药箱。 3、药液制备系统 由配药箱、溶解箱、储药箱、搅拌器、流量计、液位计及电磁阀，管路构成。主要功能进行药液的制备与存储。 4、进水系统 由智能浮子流量计和手动球阀与管路等构成。主要功能完成按设定水量进入加药装置的溶药箱。
