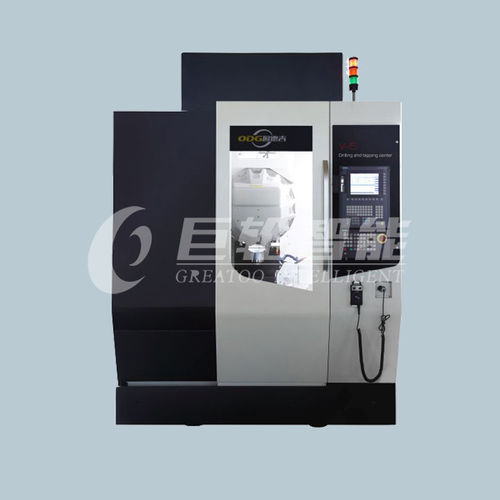

3轴CNC加工中心 ODG-V5立式BT 3024工具
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- BT 30
- 工具数量
- 24工具, 16工具
- 其他特性
- 高速
- X轴
500 mm
(19.69 in)- Y轴
400 mm
(15.75 in)- Z轴
300 mm
(11.81 in)- 转速
15,000 rpm, 20,000 rpm, 24,000 rpm
(94,248 rad.min-1, 125,664 rad.min-1, 150,796 rad.min-1)- 输出功率
4.9 kW, 5.5 kW
(6.66 hp, 7.48 hp)- X轴进给速度
48,000 mm/min
(31 in/s)- Y轴进给速度
48,000 mm/min
(31 in/s)- 工具重量(最大)
3 kg
(6.6 lb)- 放置精度
0.005 mm
(0.0002 in)- 换刀时间
1.8 s
- 总重量
3,000 kg
(6,613.87 lb)- 整体长度
2,200 mm
(86.6 in)- 整体宽度
1,680 mm
(66.1 in)- 总高度
2,500 mm
(98.4 in)
产品介绍
T型槽尺寸
3-14x100 mm x n
主轴端面至工作台距离最大/最小
450/150mm(标准)
最大输出扭矩
4.9KW(机械主轴
5.5KW(机械主轴
切削进给速度范围
1-30000mm/min
定位不确定性
VDI/DGQ3441-X/Y/Z轴
0.008/0.008/0.008mm
