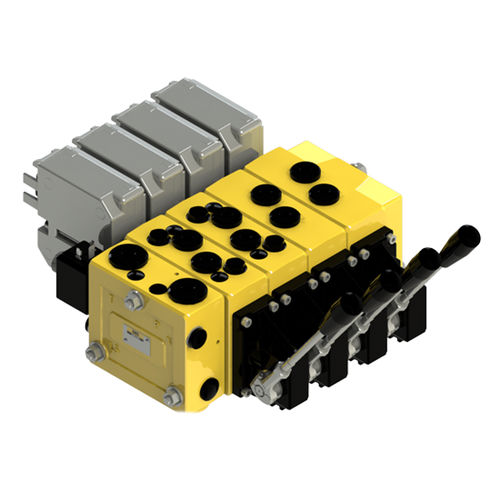

比例液压分配器 GPV 130线轴杠杆
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 线轴
- 驱动类型
- 杠杆
- 特性
- 比例
- 压力
25 bar, 40 bar, 350 bar, 400 bar, 420 bar
(362.59 psi, 580.15 psi, 5,076.32 psi, 5,801.51 psi, 6,091.58 psi)- 流量
100 l/min, 130 l/min, 140 l/min, 230 l/min
(26.4 us gal/min, 34.3 us gal/min, 37 us gal/min, 60.8 us gal/min)
产品介绍
与传统回路不同，负载传感系统可持续接收执行器上的压力信号，并将其作为分配器和泵控制的先导参考点。
因此，与传统回路相比，液压系统工作效率高，每个工作段都能消耗足够的能量。负载传感比例方向控制阀由电子马达驱动，可以超精细地驱动阀芯。GPV 比例方向控制阀使应用的运动更加平稳可靠。
工作条件
本目录所显示的技术规格和图表是在温度为 40°C 时使用粘度为 46 mm2/s - 46cSt 的矿物油测量的。
阀芯行程，标准 ± 7 毫米 [±0.28 英寸］
阀芯行程，浮动位置 比例范围 ± 4.8 毫米 [±0.19 英寸］
浮动位置 ± 8 毫米 [±0.32 英寸］
死区，流量控制阀芯 标准 ± 1.5 毫米 [±0.06 英寸］
线性特性 ± 0.8 毫米 [±0.03 英寸］
100 bar [1450 psi] 和 21mm2/s [102 SUS] 时的最大内部泄漏量
A/B ® T 不带减震阀 20 cm3/min.[1.85 立方英尺/分钟］
A/B ® T，带冲击阀 25 cm3/min.[2.15 立方英尺/分钟］
油温
(建议温度 30 ® 60 °C [86 ® 140 °F］
最低温度 -30 °C[-22 °F］
最高温度 +90 °C[194 °F］
---
