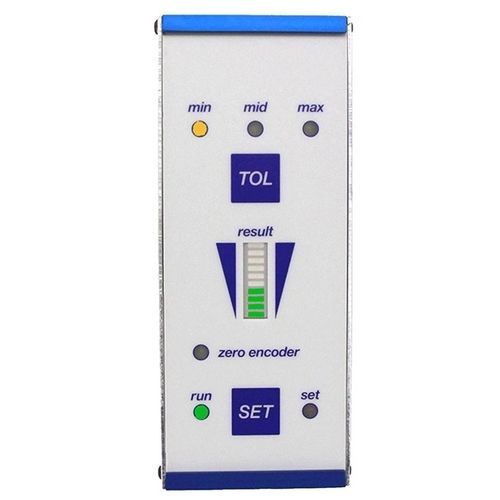

压接质量监控系统GM71被设计成只能安装在台式压接机上,以检查压接端子的压接质量。
GM71压接质量监控系统由基本的电子装置和一个放置在压接机底板上的装载单元组成。
通过设置初步阶段,可以保存与压接电缆样品相对应的样品曲线,在这些样品上已经验证了与所需压接质量相对应的参数。
设置初步阶段完成后,仪器会控制压接过程中所有电缆的质量,如果检测到任何与预设值的偏差,就会发出警报,压接机就会停止运行。
通过GM71压接质量监控系统,还可以根据所要求的偏差的精确度来保存三个不同级别的公差。
电源:12 a 24 Vac/Vdc
吸收:400 mA
继电器触点 :1个N.A. + 1个N.C.
尺寸:160x60x150
---
