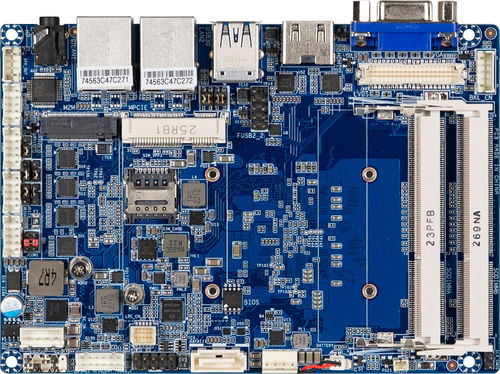

3.5"超小型主板 QBiP-E3940BT

Intel® Atom® x5-E3940四核Intel®

3.5 英寸超紧凑型宽温嵌入式主板，配备 Intel® Atom® x5-E3940 处理器、双通道 DDR3L 内存、4 x COM、1 x SATA 6Gb/秒、6 x USB、温度 -40°C 至 85°C 规格 外形尺寸 - 3.5" SBC 146W x 101.7Dmm CPU - Intel® Atom® x5-E3940 处理器 14 纳米、4 内核、4 线程、高达 1.8 GHz TDP 9.5W 2M 高速缓存 插槽 - 1 x FCBGA1296 内存 - 2 x DDR3L SO-DIMM 插座，最大容量 8GB容量 8GB 支持双通道 DDR3L 1866 MHz 内存模块 以太网 - 2 x GbE LAN 端口（Realtek® RTL8111H） 视频 - 集成图形处理器 - Intel® HD Graphics 500： 1 x HDMI 1.4 端口，最大分辨率 3840x2160 @30Hz 1 个 VGA 端口，最大支持 1920x1080 @60Hz 的分辨率（与兼容显示器配合使用） 1 个 LVDS 端口，最大支持 1920x1200 @60Hz 分辨率 (3 个独立显示输出） 音频 - Realtek® ALC897 存储 - 1 x SATA 6Gb/s 端口 扩展插槽 - 1 x 2242 M.2 M 键（SATA 6Gb/s） 1 x 带 SIM 卡插槽的全尺寸 Mini PCIe（PCIe x1 + USB2.0）--支持 3G 模块 内部 I/O - 1 x 4 针盒式电源连接器（+9V~36VDC） 1 x SATA 电源接头 1 x 系统风扇接头 1 x 前置面板接头 1 x 2W 扬声器输出接口 4 x USB 2.0 接口 3 x COM 针座（RS-232） 1 x COM 针座（RS-232/422/485 和 RI/5V/12V） 1 x 背光控制接头 1 x AT/ATX 模式选择跳线 1 x GPIO（8 位）和 SMBus 接口 1 x 蜂鸣器接头 有条件地支持 9V 直流输入： (1) SATA_PWR 仅支持 5V (2) 不支持 LVDS 背光 (3) 总功耗低于 50W 后部输入/输出 - 1 x 耳机插孔 1 x HDMI 1 x VGA 2 x RJ45 LAN 端口 2 x USB 3.2 Gen 1 TPM - 1 x TPM 接头
