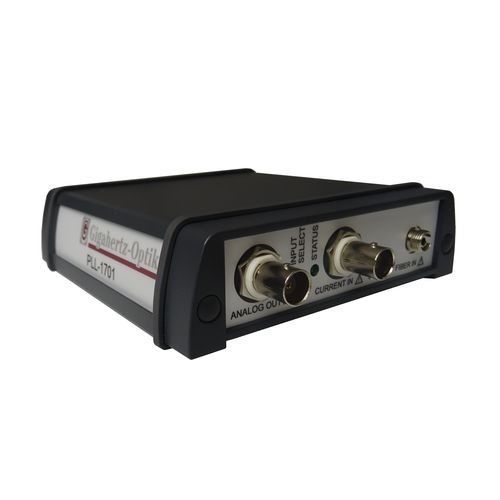

跨阻放大器 PLL-1701

线性对数

高速跨阻放大器和数字数据采样器 PLL-1701 光度计设计用于两种不同类型的快速光学测量，具有两种不同的放大器模式（线性或对数）。 该器件集成了一个小的积分球体和检测器，用于测量光学功率从光纤 (FC 连接器) 在 W 在波长范围 400 nm 至 1550 nm。 测量结果可以直接作为模拟电压 (BNC) 或通过 USB 或 RS422 接口作为数字数据输出。 纯模拟测量转换（跨阻）到 BNC 的速度为 20 万样本/秒，适用于非常快的测量目的。 数字测量仅受 USB 和 RS422 (100kHz) 的传输速度的限制。外部检测器可与提供的 BNC 电流输入一起使用，而不是积分球面测量。 设备本身可以通过两个远程接口进行配置。 闪烁测量 快速采样率可实现照明产品的闪烁评估。 标准闪烁指标 Pst、SVM、Mp、闪烁频率、闪烁指数和闪烁百分比都在可用软件中实现。 16 µs 或 500 µs 上升时间线性放大器 PLL-1701 线性信号放大器针对所有增益范围提供 16 µs 或 500 µs 的固定上升时间，可通过远程命令进行设置。 电流至电压放大器的总增益范围分为 9 个范围，以实现最佳的信噪比。 对数放大器 PLL-1701 还提供一个对数放大器，该放大器通过一个增益范围覆盖整个动态范围。
