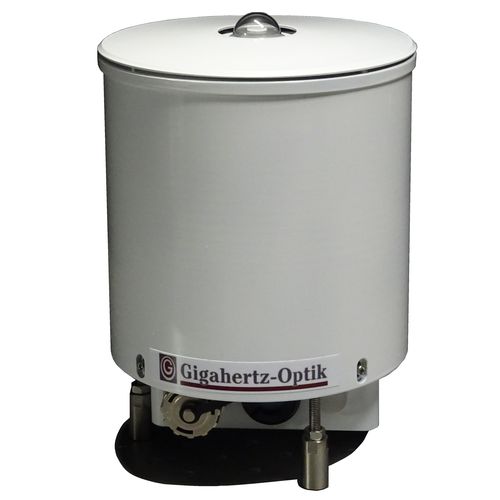

CCD分光辐射计 BTS2048-UV-S-WP

测量户外

紧凑型分光辐射仪是高精度户外紫外线测量的理想选择 可与双单色器相媲美的高杂散光减少率 紫外线指数和紫外线光谱辐照度 带温度控制的防风雨外壳 加热的气流使入口的光学器件保持清洁和干燥 BTS2048-UV-S-WP BiTec传感器分光辐射仪用于高质量的户外紫外线测量 BTS2048-UV-S-WP是一款高质量的分光辐射仪，其紧凑的设计和精心设计的光学、电子和机械接口使其成为高精度户外紫外线测量的理想选择。由于其创新的过滤器和光谱仪设计，它能够以非常好的减少杂散光的性能来测量太阳辐射。因此，即使是300纳米以下的太阳边缘也能被分辨出一些数量级（见图2）。通过附带的S-BTS2048应用软件，可以直观地进行精确测量和数据分析（Erythema、ICNRIP等）。此外，通过配套的BTS2048-VL-TEC-WP，光谱范围可以从紫外线扩展到近红外。整个硅光谱区域的应用（如太阳能电池）都是可能的。 用于高端光测量的BiTec传感器 这种特殊的光谱辐射仪的一个突出特点是它的BiTec传感器（见关于BiTec传感器的技术文章）。它结合了光电二极管和背薄型CCD二极管阵列的特殊性能。通过对两个传感器的测量信号进行双边校正，BiTec传感器确保了在大动态范围内精确的辐射测量和光谱辐射测量值。 基于高质量背夹式CCD探测器的光谱仪 光谱仪单元是基于一个CCD，其可用的光谱响应范围在190纳米和430纳米之间。它有一个0.7纳米的光学带宽和0.13纳米/像素的像素分辨率。由于采用了背薄技术，与传统的前照式CCD芯片相比，该CCD的灵敏度大大增加。此外，CCD是单级冷却的（1TEC），以减少暗电流，从而提高信噪比。 精确的光谱辐射测量（低杂散光） 为了促进CCD传感器动态范围的最佳使用，并克服大多数阵列式光谱辐射仪在紫外线范围内的问题，一个远程控制的滤光片轮（开放、封闭、光学滤光片）位于光束路径中。这个过滤器与智能测量和杂散光校正程序相结合，使BTS2048-UV-S的测量质量很高。结果可与双单色器的结果相媲美（见图）。然而，测量持续时间显著降低。由于BTS2048-UV-S包含一个有8个滤光片位置的滤光片轮，与BTS2048-UV相比，进一步实现了减少杂散光的智能测量程序。请参阅我们关于减少光谱辐射仪杂散光的技术文章。此外，在与双单色器的科学对比中，我们已经为BTS2048-UV-S-WP取得了非常好的结果。 WP意味着防风雨 BTS2048-UV-S-WP的外壳是为户外测量设计的。冷却的背负式稀释CCD和光谱仪单元在第二个外壳中进行温度控制。在这个外壳中，湿度由一个可更换的筒子去除。为了避免灰尘、雨水或雪在入口处的光学元件上沉积，石英圆顶被暖空气吹干。 直接连接的散光窗代替了导光板 至于输入光学元件，BTS2048-UV-S-WP有一个内置的扩散窗，具有余弦校正的视场。没有使用导光板的事实提高了灵敏度和校准稳定性，这对户外使用来说是一个很大的优势。该设备的紧凑尺寸也有很大好处。余弦校正视场的f2误差小于3%，这使得BTS2048-UV-S-WP可以直接用于绝对辐射量的测量。
