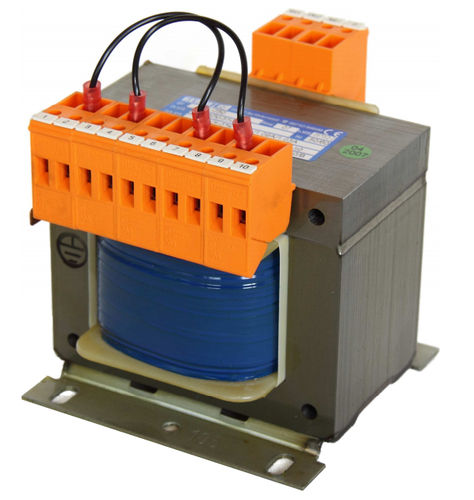

电力变压器 SEU series

树脂浇注印刷电路板叠片式

控制功率变压器用于为控制电路供应。 它们的应用在 DIN VDE 0570/2-2 中作了规定，建议在具有五个以上电磁工作线圈的控制电路中使用控制功率变压器。 带控制变压器的电源具有许多优势，例如简单匹配不同的电源电压。 控制网络中的短路电流保持在所使用设备可以支持的水平。 在 VDE 0570/2-2 中规定的电压测试中，控制电路中的设备不受测试电压的影响。 与控制电压不同的电压（例如 24 V）可通过控制电源变压器上的攻击点产生。 配电网中出现的电压峰值对控制电路中的设备没有任何影响。 无论网络类型如何，控制电路都可以在接地或出地操作。 根据 VDE 0550 第 3 部分，控制功率变压器采用单独的主绕组和次绕组制造。 在 SET 系列中，间隙和爬行距离以及测试电压均符合 VDE 0570/2-2。 用户必须采取适当的措施，以防止超载和短路。 通用控制功率变压器至 VDE 0570/2-2/IEC61558/2-2 • 功率范围 100-1000 伏安 • 具有单独绕组的壳式变压器 • 频率 50/60 赫兹 • 输入电压 200-220-230-30-30-40-420-420-40-460-480-500-530-550 伏 • 输出电压 230 伏 ± 5% • 其他输出电压输出电压 • 额外的首选电压为 110 V、42 V 和 24 V • 基座支架安装
