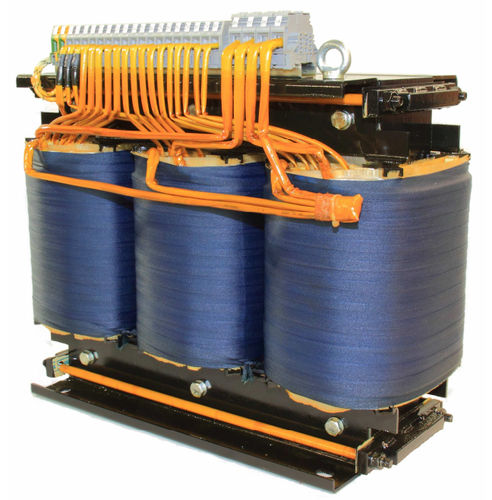

电力变压器 DG series

树脂浇注三相落地式

这些变压器采用 VDE0570/IEC 61558 制造，可满足正常使用条件，无需特殊要求。 列 出的功率值是指带有单独绕组的版本，如果是带有空气管道到指定工作位置的系列型号。 如果变压器安装在数据手册中指定的外壳中，绝缘等级从 ta = 40°C/B 变为 ta = 25°C/B，或者必须相应地降低可以吸收的功率。 提供用于连接的端子块，可安全的手指触摸。 其他版本可根据要求自然提供，例如自动变压器、不同频率的变压器、带 2 节绕组、高电流绕组或具有较低损耗或电压下降、更高绝缘等级的变压器。 3 个线圈可以分配给不同的矢量组。取决于所需的特性。 下表包含这些矢量组的选择，其中首选组突出显示。 除非另有要求，否则我们的三相变压器按矢量组 Yy0 构造。 三相变压器至 VDE 0570/IEC61558 • 功率范围 16-630 千伏安 • 带圈变压器 • 频率 50/60 赫兹 • 底座支架安装 • 端子块防震至 VBG 4 • 绝缘等级 ta = 40°C/B • 操作位置磁轴垂直 • 保护等级 I •保护类型
