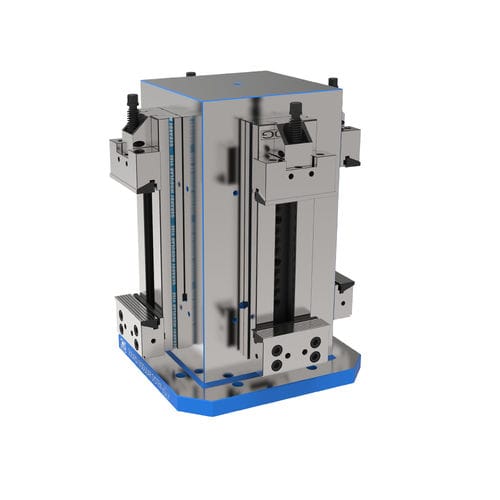

模块化立柱夹具

铸铁

吉拉蒂四面体应用于卧式加工中心 组合四面体和基础板对吉拉蒂组合夹具系列的发展和完善起到越来越重要的作用。 四面体种类繁多，规格齐全，均采用经过两次去应力，厚度为40mm的G30铸铁材料制造。目前也可采用高强度铝合金材料制造。常用品种：方箱、T形基础、角铁、基础板和底板，还可按要求定制其它形状。 产品类型： A类 - 铸铁件，经过粗铣 B类 - 底面完成精加工、其它面粗铣 C类 - 整体完成精加工、精度为±0.02mm E类 - 孔系，有定位孔和连接螺纹孔 F类 - 孔系，带有硬化100 Cr6衬套和钢丝螺套 精度较高 在±0,02 mm以内 中心定位衬套 衬套采用特殊硬化合金钢100Cr6 - DIN 179C制成 COMPLETELY MACHINED BASE 所有的吉拉蒂四面体夹具（A类除外）底面均带有4个有孔距精度的精孔Ø20 H7，可使四面体与吉拉蒂零点定位系统或机床托盘相连接。 A类-粗铣铸铁 采用经过两次去应力处理、壁厚43--45mm的G30材料制造 B类-底面精加工 底面精加工完成，可直接安装于欧系和日系标准托盘上
