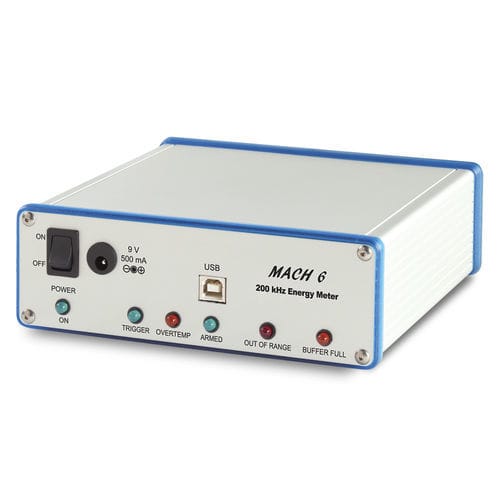

焦耳计 MACH 6

高达 200 KHZ 的脉间 以最高 200 kHz 的高重复频率测量每个脉冲，无需采样 捕捉并存储高达 400 万个脉冲 以 100 kHz 存储 40 秒的数据 追踪遗漏脉冲及阈值以下的脉冲 通过这一功能，可了解遗漏了多少脉冲或多少脉冲未达到能量阈值 多种探头可供选择 硅、砷化铟镓和热释电探头，适用于广泛的波长和能量范围 可供选择的模拟模块 使用我们的快速 M6 探测器、APM 以及示波器进行快速模拟能量测量 全速 USB 2.0 连接 确保高数据率传输及快速操作 具备多种诊断功能的用户友好性软件 • 实时模式、带状图、直方图和统计数据显示屏 • 用于时间诊断的脉冲能量数据 FFT 显示屏 • 寿命测试模式，实现激光测试自动化 仪表控制屏幕 强大的 LabView 应用软件包括许多的控制和诊断功能。左边所示的仪表控制屏幕用于设置 MACH 6 的运行，包括量程、触发、波长和其他项目。此外，还可通过该界面设置脉冲批大小并配置仪表，从而启动数据采集。您可以通过该控制屏幕访问“自动设置”、“调用实时模式”、“运行寿命测试”、“保存仪表设置”等功能。直接点击或者按下相关的功能按钮便可访问这些功能。 实时模式显示 实时模式可从仪表控制屏幕访问，您也可以简单按下计算机上的“F4”功能键访问该功能。在此模式下，由于需要在 10 Hz 频率下采集激光脉冲样本，仪表有意像普通慢速数字焦耳计一样运行。该模式为您提供能量带状图、实时能量读数、统计数据和重复率。在设置激光器的 Mach 6 时，此模式非常有用。您可以选择“自动设置”，使用这一功能时仪表会跑遍各个量程和触发电平，直至其找到正确的范围；您也可以手动进行设置。设置完成后，您将退出该界面并返回到“控制”界面，然后在该界面选择批的大小，配置仪表并开始采集脉冲能量数据。 带状图 通过带状图显示，您可以通过图形快速浏览刚刚收集到的批脉冲数据。数据可以全尺寸显示，也可以在自动缩放模式下显示。您还可以放大一部分数据，如左边的界面所示。用一个 ND 0.3 滤光片挡住光束后，您可以看到其对收集到的脉冲数据的影响。您可以为数据拟合趋势线和最小/最大值线。在图表下方您可以找到该批次的全套统计数据。在屏幕顶部您将看到几个选项卡，通过这些选项卡可以切换至直方图、统计数据和 FFT（快速傅里叶变换）显示。 直方图 想查看脉冲能量数据组的统计分布吗？直方图界面可以帮您实现。直方图将为数据拟合“高斯曲线”。直方图会沿图表底部显示完整的统计计算连同脉冲频率。在统计数据的下方，您可以看到量程和触发等仪表控制钮。您还可以根据需要调整触发延迟和释抑。
