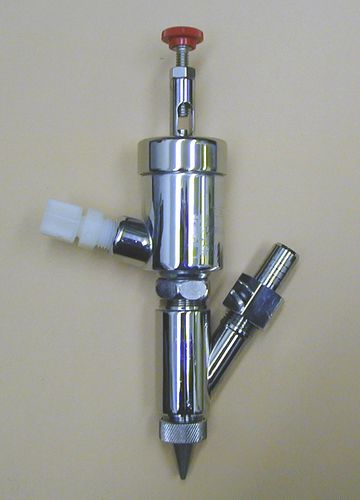

钎焊喷枪 FE-71

空气自动带有活塞

图 I — 从控制面板的压缩空气被引入到上部枪体，迫使圆形活塞和附加活塞杆向上对线圈弹簧。 加压糊合金（来自储罐）填补活塞杆尖端和喷嘴孔之间的空隙。 图。 II — 随着定时器断电，压缩空气被耗尽，线圈弹簧将活塞和杆恢复到关闭位置。 活塞杆尖端通过喷嘴孔和密封件打开，直到下一个循环取代膏状合金。 通过调整控制面板计时器、粘贴压力和活塞杆行程长度，获得精确的沉积尺寸。
