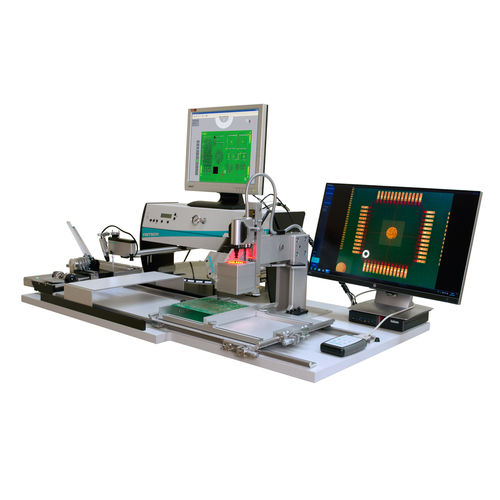

BGA取放系统 MP904

SMT手动真空

通用装配站MP904将机械手的简单和灵活操作与高标准的精确放置细间距部件结合起来。 安装头无与伦比的平滑运行导轨有助于准确放置SMD。当吸管接触到元件时，真空自动打开，放置元件时，自动关闭。 专门的视觉系统允许BGA和QFN元件的最佳放置。装配元件的范围从0201芯片开始，到细间距和BGA结束。 为了更快地组装原型和小批量产品，可以在组装头上安装一个分配器。它可以用来在电路板上分装焊膏或胶水。 处理头的坚实结构确保了BGA和细间距元件的高度精确放置。专门的视觉系统允许同时查看两张图片。可以观察到PBC和BGA的底面。在精细设置台和千分尺螺丝的帮助下，两张曝光图可以被调整得完全一致。这样就保证了元件的简单和准确的放置。 FP904侧面的千分尺螺丝可以与X/Y-表结合，对电路板上的元件进行精确校准。 通过连接到装配头的摄像头，你可以在显示器上看到整个拾放过程的放大图。 因此，即使是最小的零件，如0201和0402，也能被准确放置。照相机的另一个好处是可以通过将单个图片帧保存到连接的PC的硬盘上来记录这个过程。
