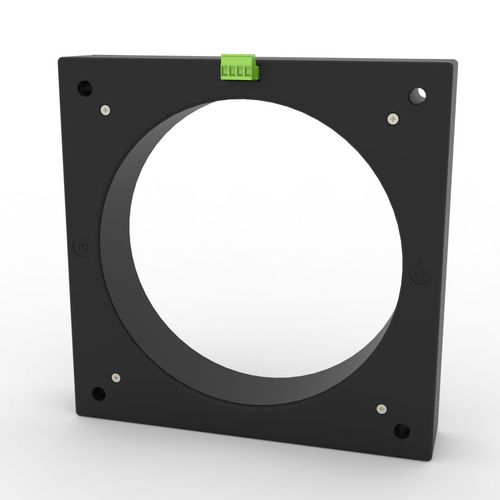

环形电流传感器 TDB210

交流直流电流泄漏

用于B型漏电继电器的传感器ø210mm TDB系列传感器能够测量AC和DC电流，带宽为DC-10kHz，分辨率为1mA。 TDB传感器有一个集成的消磁功能，通过继电器指令进行直流偏移归零。该功能将由地面磁场、永磁体、直流线圈、温度漂移、机械冲击或振动引起的直流电流测量误差（直流偏移）设置为零。有效值电流（交流+直流）的测量误差与线路电流成正比，它取决于通过传感器孔的导体的几何布局。它还取决于通过传感器孔外的附近导体的距离和几何布局。IΔn设置<100mA只有在导体居中和环境条件受控（温度、振动、EMI）的情况下才有可能。
