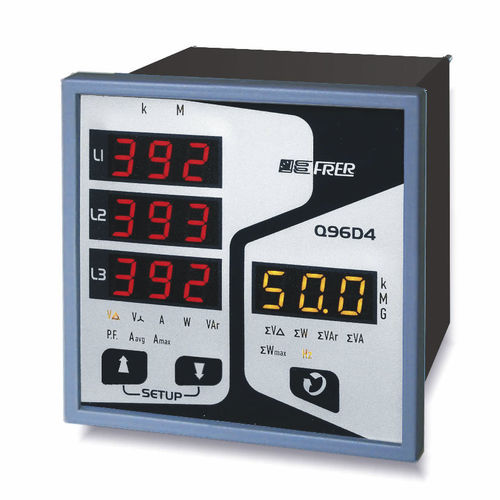

三相电力系统分析仪 Q96D4

电能质量集成式数码

96x96多功能仪表，有4个红/黄LED显示 多功能网络分析仪适用于三相系统的三线或四线的不平衡负载，甚至在有扭曲波形的情况下。它可以在一台仪器上显示电网的所有主要特征量（11个量，30个测量值），通过3个红色LED显示屏，显示与三相有关的值，加上第四个黄色LED显示屏，显示系统量。 显示的测量值在两个部分（相位和系统值）中的每一部分都是独立的，因此可以对网络状态进行更全面的监督。 正在进行的测量类型以及要应用的千或兆乘数都通过发光的符号表示，易于识别。 技术数据 显示屏 LED 4 (h 10mm) 最大指示3位数 - 3位数(999) 小数点位置automatica - 自动 状态LEDs simboli luminosi - 照明符号 读数更新1秒 测量类型 TRMS 基本精度±1 Un 标称输入电压 Un 100÷400V 额定输入电流 In 1-5A 输入范围(1) 10÷120% Un; 5÷120% In 工作频率45÷65Hz CT比率（最大主值） 10000A 连续过载 1,2 Un; 2In 短时过载 2 Un; 20 In (1sec) 电压电路消耗<0,5VA 电流电路消耗<0,5VA 电源 115-230Vac (47...63Hz) ±10 功率消耗3VA 操作温度 -10...+23...+50°C 储存温度 -30...+70°C 自熄灭 热塑性材料UL 94-V0 外壳防护等级为IP52
