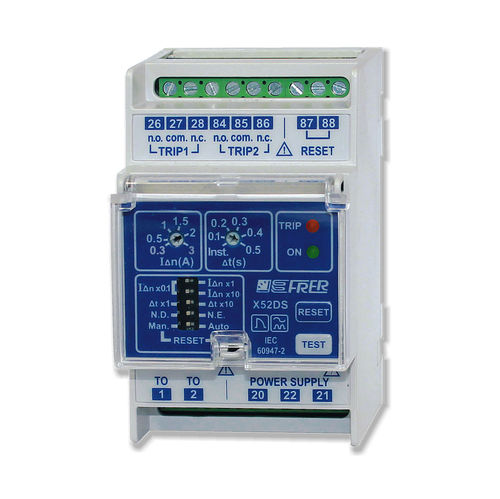

接地漏电保护继电器 X52DSX

DIN导轨手动复位自动复位

漏电继电器是一种基于微处理器的电子保护装置，设计用于识别必须受到保护的导体或设备上由于绝缘损失而产生的低水平漏电或不平衡电流。通过使用环型电流互感器 FRER cod.TDC... 或 TDA... 来测量泄漏电流。 所有需要保护的电路导线都应通过 CT。 微处理器具有多种功能，例如 - 跳闸电流调节 30 mA 至 30 A，分为 3 个范围：30÷300 mA、300mA÷3 A、3÷30 A。 - 跳闸延迟时间调节，瞬时至 5 秒，分为 2 个范围：inst.÷0,5s、0,2÷5s - 一个或两个工作跳闸继电器。 - 输出继电器测试。 - 手动（本地或远程）或可编程自动复位。 - 持续控制继电器与 CT 之间的线路连接：如果线路中断，输出继电器将被激活。 输出继电器将被激活。 电流范围宽，可轻松选择精确的跳闸电流值，以便按照 CEI 64-8 标准的要求，将所谓的触点电压值保持在 50V 以下。继电器采用内部保护，不受外部干扰的影响。在正弦电流和持续脉动电流交替、突然或缓慢上升（A 型）的情况下，也能保证其功能。 技术数据 电流设置范围 30mA...30A （3 个量程 电流精度 +0/- 20% dal/ 从 20% al/ 到 100% f.s. 延迟设置范围 0,1...5 秒，2 个档位/量程 延迟精度为设定值的 ±10 工作频率 47...63Hz 三次谐波！/衰减 88% @ 150Hz
