带有独立的低位和高位速动开关的组合式指示计
可现场调节的、高度可见的低、高压跳闸点指示器
双扇形齿轮运动,可实现全量程指示和设定点控制
提供面板和表面安装版本
可提供闭锁控制继电器版本
45APE系列压力表是一种用于指示压力的机械式压力表。它包括两个可调的SPDT开关。这些快动开关可用于启动和停止,跳闸报警和关闭设备。范围从30 psi (207 kPa) [2.06 bar] 到5,000 psi (34.48 MPa) [344.73 bar]。
45APE系列采用了一个带有不锈钢双扇区齿轮运动的布尔登管传感单元。当压力作用于布尔登管时,每个扇区都驱动独立的指针。指示指针(可视指针)显示实际压力读数,包括低于和高于低位和高位跳闸点。低位和高位跳闸点可以在量具前镜片上独立调节。开关操作指针(在表盘后面)被校准为跟随指示指针。低跳闸点和高跳闸点指示器逮捕开关操作指针。当压力通过失去运动的原理而减少或增加时,相应的扣动开关就会跳闸。
45APE系列型号广泛用于需要压力指示和C型低压和高压开关的应用中。
基本型号

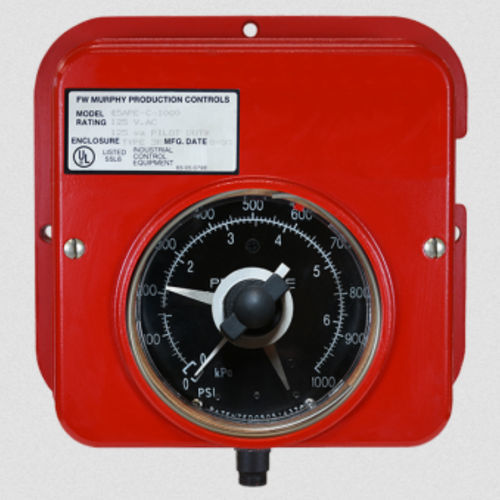

45APE系列测量仪
表面安装(方形外壳)版本
45APEF系列测量仪
面板安装(圆形外壳)版
---
