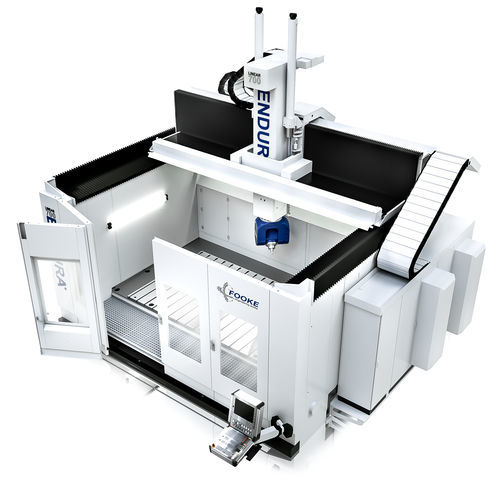

紧凑型数控铣床 ENDURA® 700LINEAR series5轴通用龙门式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 通用
- 结构
- 龙门式
- 加工材料
- 用于铝, 用于钢材, 用于生铁, 用于复合材料, 用于石材
- 主轴头
- HSK-63-A
- 应用
- 用于大型工件
- 其他特性
- 紧凑型, 刚性, HSC, 线性电动机式, 直接传动
- X轴
1,500 mm, 2,200 mm, 5,500 mm
(59.06 in, 86.61 in, 216.54 in)- Y轴
2,000 mm, 2,800 mm, 3,500 mm
(78.74 in, 110.24 in, 137.8 in)- Z轴
1,200 mm, 1,500 mm
(47.24 in, 59.06 in)- 转速
最少: 15,000 rpm
(94,248 rad.min-1)最多: 30,000 rpm
(188,496 rad.min-1)- 输出功率
最少: 20 kW
(27.19 hp)最多: 70 kW
(95.17 hp)- X轴进给速度
最少: 5 mm/min
(0 in/s)最多: 90,000 mm/min
(59 in/s)- Y轴进给速度
最少: 5 mm/min
(0 in/s)最多: 90,000 mm/min
(59 in/s)- 放置精度
0.015 mm
(0.00059 in)
产品介绍
ENDURA® 700LINEAR是一台最先进的五轴铣床，采用紧凑的龙门式设计，采用直线电机驱动技术，有5个CNC控制的同向轴。该机床特别适用于对塑料、复合材料（CFRP、GFRP）、建筑模型材料（Ureol）和铝制工件的高效五面加工，也适用于铸铁和钢铁材料的HSC加工。
紧凑型五轴铣床ENDURA® 700LINEAR的特点是结构刚度高，具有最大的动态性能，并能达到最高精度。这些特性实现了最佳的运动控制和最大的生产率。尽管设计紧凑，占地面积小，但该五轴铣床提供了一个大的加工区域。
该机床也可以在没有地基的情况下进行设置。FOOKE ENDURA® 700LINEAR的加速度高达5米/秒²，是最先进的高速铣床之一。
特点、技术和设备：
紧凑设计的高动态GANTRY高床身刀具铣床：
门型在X方向移动。
机床的设计：
机床床身由实心铸铁制成，侧壁（X轴），横滑板和龙门架（Y轴）为焊接钢结构。
(Y轴）为焊接钢结构，行走梁（Z轴）为铸铁材质。
不需要地基：
由于机床床身固有的刚性，标准的工业地板（约300毫米厚，钢筋加固）就足以安装；不需要特殊的基础。机器通过固定器安装和对齐，用螺栓固定在大厅地板上。
线性轴的驱动技术：
线性轴（X、Y和Z）的水冷线性马达，X轴设计为GANTRY轴对。
---
