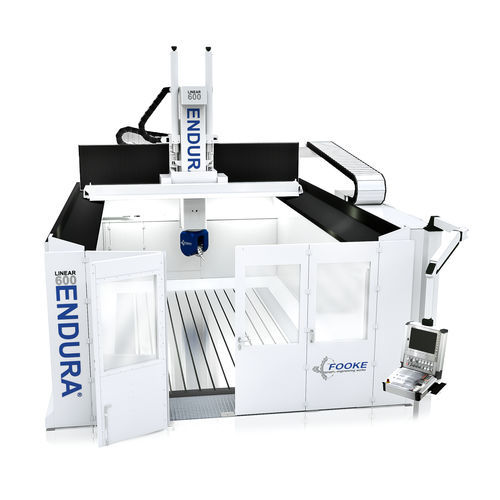

数控龙门铣床 ENDURA® 600LINEAR series5轴通用用于铝
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 5轴
- 卧式／立式
- 通用
- 结构
- 龙门式
- 加工材料
- 用于铝, 用于复合材料, 用于石材
- 主轴头
- HSK-63-A
- 应用
- 用于大型工件
- 其他特性
- HSC, 线性电动机式, 可自动更换工具
- X轴
最多: 30,000 mm
(1,181.1 in)最少: 5,000 mm
(196.85 in)- Y轴
2,800 mm, 3,500 mm
(110.24 in, 137.8 in)- Z轴
1,500 mm, 2,000 mm, 2,200 mm, 2,300 mm
(59.06 in, 78.74 in, 86.61 in, 90.55 in)- 转速
24,000 rpm, 30,000 rpm
(150,796 rad.min-1, 188,496 rad.min-1)- 输出功率
最多: 45 kW
(61.18 hp)最少: 20 kW
(27.19 hp)- X轴进给速度
最多: 65,000 mm/min
(43 in/s)最少: 5 mm/min
(0 in/s)- Y轴进给速度
最多: 65,000 mm/min
(43 in/s)最少: 5 mm/min
(0 in/s)- 放置精度
0.015 mm, 0.02 mm, 0.03 mm
(0.00059 in, 0.00079 in, 0.00118 in)
产品介绍
最先进的直线驱动龙门铣床，采用门式设计，有5个CNC控制的同步轴，特别适用于粘土、塑料、复合材料（CFRP、GFRP）、建筑模型材料（Ureol）等工件的高效5面加工，以及铝的HSC加工。
ENDURA® 600LINEAR龙门铣床配备了直线电机驱动技术，特别为大型工件的高速加工而设立。高达3.0米/秒²的加速度值将该系列归入高速铣床类别。
特点、技术和设备。
高动态门式铣床，采用高架GANTRY设计。
X方向的高架行进门。
机器的设计。
侧壁（X轴）、横滑道、门架（Y轴）和行走梁（Z轴）被设计成坚固的、消除应力的退火焊接钢结构。
线性轴的驱动技术
线性轴（X、Y和Z）的水冷线性马达，X轴配置为GANTRY-轴对。
直接测量系统。
线性轴和旋转轴都配备了直接测量系统。
Z轴重量补偿。
高动态气动缸支持Z轴驱动。
线性轴的安全系统。
线性轴配备有安全系统，在失去电压的情况下可以安全地减速和保持轴。
线性轴导轨。
直线轴配备了经过硬化和研磨的无间隙预紧的导轨元件。
优势一目了然。
非常宽敞的加工区域
在地面上装载
最佳的除尘和排屑概念
所有轴的直接驱动（线性和扭矩电机）
---
