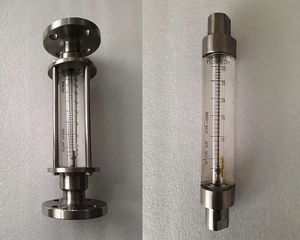

变面积流量计 FMIPL- BPRM-100

容量测定压差隔膜

旁通流量计由主线孔板、一组孔板法兰或载环、流量计、量程孔板、旁通管道与隔离阀组成。 一）主线孔板：-主线孔板的作用是产生压差。当流速在该主线孔板上变化时，该孔板上的压差也会变化，正是这种变化，使流量计发挥作用。 (二) rifice flanges / carrier ring:- rifice flanges / carrier ring有两个功能。首先，它们将主线孔板固定在管道内的适当位置。其次，它们将一部分流量从孔板的高压侧引出，并再次返回低压侧。这一功能可以通过法兰以外的其他方式来实现。 分路管道可以直接与管道连接，形式有管道分路器、半径分路器或静脉分路器。旁通管道可直接与管道连接，形式有管道水龙头、半径水龙头或脉络水龙头。 (iii) 可变面积流量计：-如上所述，在旁通管道中放置一个流量计（玻璃管转子流量计或金属管转子流量计）来测量旁通流量。 (iv) 量程孔：- 量程孔是放置在旁通管道中流量计之前或之后的一个小孔。该孔径的大小使通过旁通管道的总压降等于主线孔径的压差。 (五)旁通管道：-旁通管道将主管线水龙头的上游侧与流量计的进口侧连接起来，将主管线水龙头的下游侧与流量计的出口连接起来。
